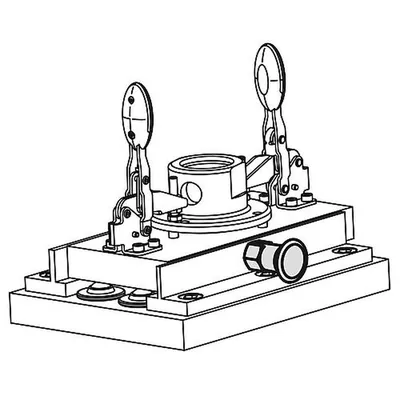

KIPP - ARRETIERBOLZEN, KURZE AUSFÜHRUNG GR.1 D1=M10X1, D=5, FORM:C M.RASTNUT, O.KONTERMUTTER, EDELSTAHL 1.4404 (K2194.0671051)

Arretierbolzen werden eingesetzt, wenn eine Veränderung der Arretierstellung durch Querkräfte verhindert werden soll. Beispiele hierfür sind Längen- und Höhenarretierung sowie Positionsarretierung im Maschinen-, Geräte-, Möbel- und Sonderfahrzeugbau. Erst nach handbetätigter Ausrückung des Bolzens kann in eine andere Arretierstellung gefahren werden. Soll die Ausrückung über längere Zeit erfolgen und ein Zurückspringen des Arretierstiftes vermieden werden, so ist die Form C bzw. Form D zu verwenden. Werkstoff: Edelstahlausführung A1: Gewindehülse, Pilzgriff und Arretierstift nicht gehärtet 1.4305. Arretierstift gehärtet 1.4034. Druckfeder 1.4310. Edelstahlausführung A4: Gewindehülse, Pilzgriff und Arretierstift 1.4404. Druckfeder 1.4401. Ausführung: Edelstahlausführung A1: Gewindehülse blank. Pilzgriff blank. Arretierstift gehärtet oder nicht gehärtet, geschliffen und blank. Edelstahlausführung A4: Gewindehülse blank. Pilzgriff blank oder gestrahlt. Arretierstift geschliffen, chemisch vernickelt oder blank. Hinweis: Die verwendeten Werkstoffe ermöglichen einen vielfältigen Einsatz. Bei Anforderungen mit einer sehr hohen Korrosionsbeständigkeit, sind die Arretierbolzen aus Edelstahl A4 zu empfehlen. Auf Anfrage: Sonderausführungen. Zubehör: Positionierbuchsen K1290. Distanzringe K0665. Befestigungssätze Edelstahl für dünnwandige Teile K2146.

• Ausführung 1: mit Rastnut
• Ausführung 2: kurze Ausführung
• D1=Gewinde: M10x1
• D2: 21
• D=Bolzendurchmesser: 5
• F x 30°: 1,3
• Federkraft Anfang F1 ca. N: 5
• Federkraft Ende F2 ca. N: 12
• Hub S: 5
• Kontermutter: ohne Kontermutter
• L1: 8
• L2: 7
• L=Länge: 34,5
• RoHS: true
• Stahlschlüssel Grundkörper: 1.4404
• SW1: 13
• UNSPSC Code: 31162800
