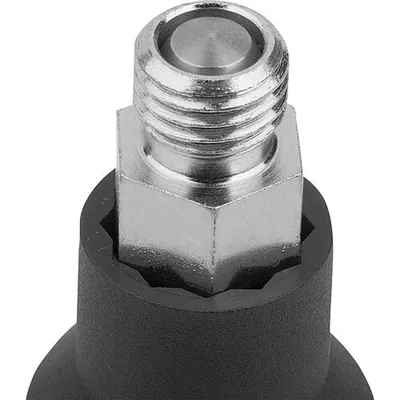

KIPP - ARRETIERBOLZEN MINI GR.1 M10X1, D=5, S=5, FORM:C M.RASTNUT, O.KONTERMUTTER, STAHL BLAU-PASSIVIERT, KOMP:THERMOPLAST (K2000.310510184)

Arretierbolzen werden dort eingesetzt, wo eine Veränderung der Arretierstellung durch Querkräfte verhindert werden soll. Erst nach handbetätigter Ausrückung des Bolzens kann in eine andere Arretierstellung gefahren werden. Soll die Ausrückung über längere Zeit erfolgen und ein Zurückspringen des Arretierstiftes vermieden werden, so ist die Form C zu verwenden. Arretierbolzen Mini ermöglichen einen vielfältigen Einsatz, insbesondere bei kleinen Bauräumen. Hierbei bilden sie eine platzsparende und preisgünstige Alternative zu den bekannten Standardbauformen. Werkstoff: Stahlausführung: Gewindehülse Automatenstahl. Arretierstift 1.4305. Edelstahlausführung: Gewindehülse und Arretierstift 1.4305. Pilzgriff Thermoplast. Ausführung: Stahlausführung: Gewindehülse blau passiviert. Arretierstift blank. Edelstahlausführung: Gewindehülse und Arretierstift blank. Pilzgriff schwarzgrau RAL 7021 oder verkehrsrot RAL 3020. Hinweis: Bei Form C lässt sich der Pilzgriff um 30° drehen, um den Arretierstift in gezogener Position zu halten. Montage: Zur Montage mit einem Gabelschlüssel muss der Arretierstift gezogen sein. Auf Anfrage: Sonderausführungen. Zubehör: Distanzringe K0665. Sechskantmuttern K0700. Positionierbuchsen für Arretierbolzen K1290. Zeichnungshinweis: Form A: ohne Rastnut, ohne Kontermutter Form C: mit Rastnut, ohne Kontermutter

• Ausführung 1: Mini
• D1=Gewinde: M10x1
• D2: 25
• D3: 18
• D=Bolzendurchmesser: 5
• F x 30°: 1,3
• Federkraft Anfang F1 ca. N: 4,5
• Federkraft Ende F2 ca. N: 12,5
• Hub S: 5
• L1: 8
• L2: 19
• L3: 25
• L=Länge: 32
• RoHS: true
• SW1: 13
• UNSPSC Code: 31162800
