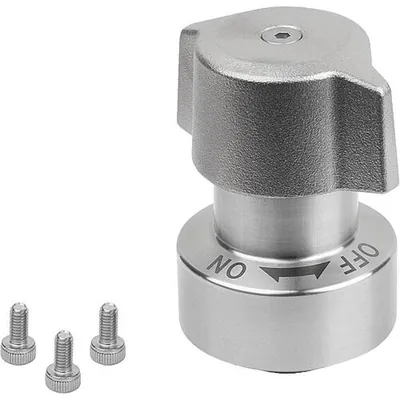

KIPP - DREHSPANNVERSCHLUSS SCHWERE AUSFÜHRUNG, D=8, H=48, EDELSTAHL A2 BLANK, KOMP:EDELSTAHL A2 BLANK

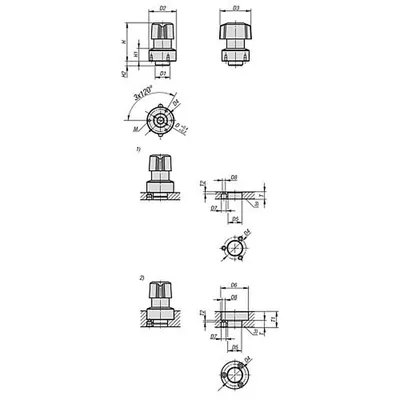

Drehspannverschlüsse dienen zum schnellen und einfachen Wechseln und Verschließen von Vorrichtungen oder Klappen. Das werkzeuglose Spannen verkürzt die Rüstzeit. Werkstoff: Gehäuse Edelstahl. Drehkopf Thermoplast PA (Polyamid) oder Edelstahl. Ausführung: Gehäuse blank. Drehkopf PA glasfaserverstärkt, schwarz. Drehkopf Edelstahl, blank. Bestellbeispiel: K2256.18 Hinweis: Befestigungsschrauben M2 oder M3 aus Edelstahl werden mitgeliefert. Die Plattenstärke variiert, je nach Verwendung unterschiedlicher Spannbolzen (K2257). Montagemöglichkeit 1 mit Spannbolzen Form A für Plattenstärke 6 mm oder mit Spannbolzen Form B für Plattenstärke 9 mm. Montagemöglichkeit 2 mit Spannbolzen Form A für Plattenstärke > 6 bis 20 mm oder mit Spannbolzen Form B für Plattenstärke > 9 bis 20 mm. Der Spannbolzen muss separat bestellt werden. Bei Überschreitung der Haltekraft entsteht ein Spalt von mehr als 0,1 mm zwischen den Platten. Betätigungsweise: Sicherstellen, dass der Drehkopf auf Position ”OFF” steht. Den Drehspannverschluss über den Spannbolzen setzen und den Drehkopf auf Position ”ON” drehen. Zubehör: Spannbolzen Edelstahl für Drehspannverschlüsse K2257. Zeichnungshinweis: 1) Montagemöglichkeit 1 2) Montagemöglichkeit 2 3) Platte

• Ausführung 1: schwere Ausführung

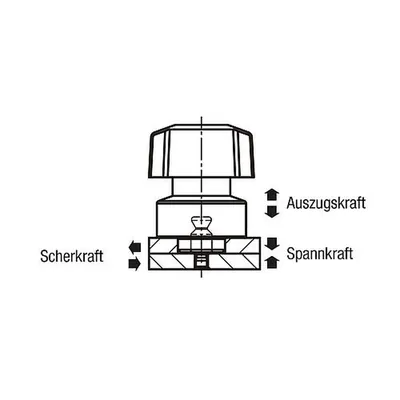

• Auszugskraft F kN: 2,4
• D1: 18
• D2: 34
• D3: 40
• D4: 28
• D5: 18
• D6: 35
• D7: 6,5
• D8: 3,4
• D=Durchmesser: 8
• H1: 16
• H2: 5,5
• H=Höhe: 48
• Haltekraft N: 750
• M: M3x5
• RoHS: true
• Spannkraft N: 250
• T: 6/9
• T1: 6-20/9-20
• T2: 2,5
• Temperaturbeständigkeit: ≤180 °C
• UNSPSC Code: 31162803
