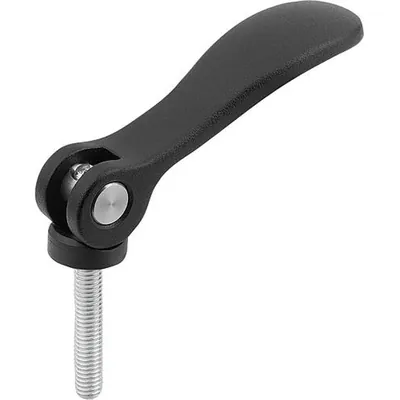

KIPP - EXZENTERHEBEL EINSTELLBAR GR.1 M05X40, A=70,4, B=21,5, ALUMINIUM SCHWARZ RAL9005 PULVERBESCHICHTET, KOMP:STAHL

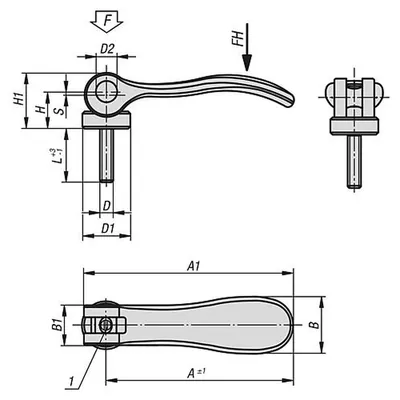

Der Exzenterhebel hat eine technisch optimierte Druckscheibe aus Kunststoff. Die Druckscheibe besteht aus einem speziellen Hochleistungskunststoff, dieser garantiert eine sehr gute Verschleiß- und Kriechfestigkeit. Werkstoff: Ausführung: Griffhebel pulverbeschichtet schwarz Feinstruktur oder verkehrsrot Feinstruktur. Druckscheibe schwarz. Achsbolzen, Stiftschraube Stahl blau passiviert oder Edelstahl blank. Bestellbeispiel: K2125.1501105X20 (Länge L mit angeben) Hinweis: Exzenterhebel einstellbar werden eingesetzt, wenn die Lage des Spannhebels zur Spannachse nur eine bestimmte Stellung erlaubt (Störkreis). Über das an der Stiftschraube befindliche Feingewinde wird die genaue Stellung des Spannhebels mit Hilfe eines Schraubendrehers eingestellt. Kunststoffe haben die Eigenschaft, dass sie unter Last kriechen (Retardation). Zeichnungshinweis: 1) Stift zur Feinjustage des Spannhebels

• A1=Grifflänge: 79,2
• A=Grifflänge: 70,4
• Ausführung 1: einstellbar
• B1: 15
• B=Breite: 21,5
• D1: 16
• D2: 9
• D=Gewinde: M5
• H: 14,7
• H1=Höhe: 22,2
• Handkraft FH N: 120
• Hub S: 1,2
• L=Gewindelänge: 40
• RoHS: true
• Spannkraft F kN: 4
• UNSPSC Code: 31162800
• Verkaufsnummer alt KIPP: K0006.1501105X40
• Verkaufsnummer alt norelem: 04233-1501105X40
