HALDER - Gewindetragbolzen, selbstsichernd, mit drehbarem Schäkel - INCH | d1=1/2-13 / l1=0,669 Zoll / Vergütungsstahl | 2B353.0012
Sichere Bezahlung

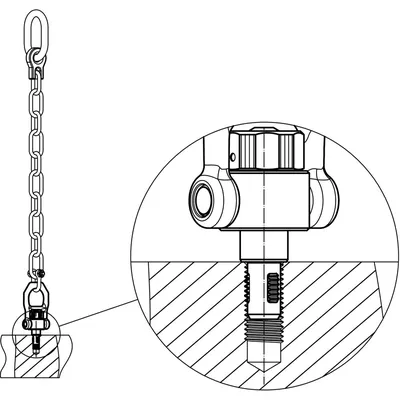

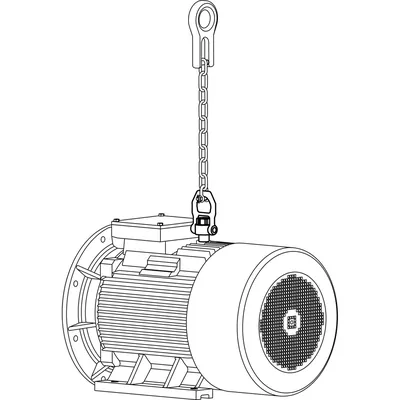

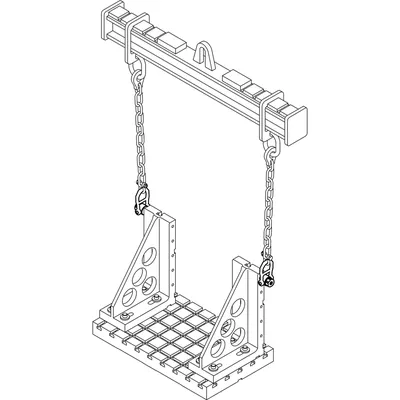

Schnell und einfach einsetzbares, robustes Tragelement mit beweglichem, drehbarem Schäkel und Sicherungssteg gegen unbeabsichtigtes Lösen. Zum Heben von Lasten wird der Gewindetragbolzen in eine Gewindebohrung gesteckt. Im Gegensatz zu einer Ringschraube entfällt somit das zeitaufwändige Ein- und Ausschrauben. Der drehbare Schäkel richtet sich beim Anheben immer in Zugrichtung aus ohne dass sich der Bolzen dreht. Dadurch wird das Lasthebemittel nicht aus dem Gewinde gedreht und das Bauteil kann sicher angehoben werden.
Beide Ausführungen sind korrosionsgeschützt. Die Ausführung aus rostfreiem Stahl verfügt zudem über eine verbesserte Korrosions- und Witterungsbeständigkeit, dadurch ist sie auch für den Außeneinsatz geeignet. Weiterhin ermöglicht der hochfeste, ausscheidungsgehärtete Bolzen extreme Belastungen.
Werkstoff
Bolzenteil
- Vergütungsstahl, vergütet, manganphosphatiert
Druckknopf
- Aluminium, orange eloxiert
Gewindeelement
- Rostfreier Stahl 1.4542, ausscheidungsgehärtet
Schäkel
- Vergütungsstahl, vergütet, manganphosphatiert
Feder
- Rostfreier Stahl
Montage
Gewindetragbolzen dürfen in lehrenhaltigen Gewinde eingesetzt werden.
Montage:
- Knopf eindrücken und gedrückt halten
- Gewindetragbolzen einstecken
- Knopf loslassen (Der Knopf muss sich wieder in Ausgangsstellung befinden.)
- Gewindetragbolzen von Hand andrehen, bis er vollflächig auf der Auflagefläche aufliegt.
- Es muss sichergestellt sein, dass die Gewindesegmente im Aufnahmegewinde eingerastet sind.
Demontage:
- Gewindetragbolzen ca. eine viertel Umdrehung entgegen dem Uhrzeigersinn aufdrehen
- Knopf eindrücken und gedrückt halten
- Gewindetragbolzen herausziehen
- Knopf loslassen
Bedienung
Jedem Gewindetragbolzen ist eine Betriebsanleitung mit EG-Konformitätserklärung beigefügt.
Hinweise
- Dieses Produkt ist in INCH-Abmessungen gefertigt.
