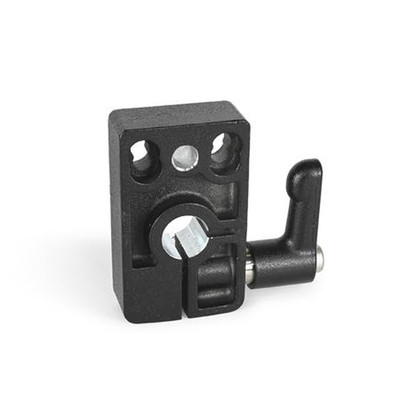

Ganter Norm® - Klemmplatten, Zink-Druckguss, für Stellungsanzeiger GN 9054 / GN 9154 (9054.6-33-B8)

Klemmplatten GN 9054.6 werden in Verbindung mit Stellungsanzeigern GN 9054 und GN 9154 eingesetzt. Über die Befestigungsbohrungen können marktübliche Bohrbilder abgedeckt werden.

Auf einfache Weise und ohne großen Konstruktions- und Montageaufwand können Spindeln nach dem Verstellen geklemmt und damit gesichert werden.

Gleichzeitig sind die Platten mit der Bohrung Ø 6,1 zur Aufnahme der Drehmomentabstützung des Stellungsanzeigers versehen.

Die Klemmplatte kann so montiert werden, dass die Lage des Klemmhebels wahlweise links oder rechts ist.

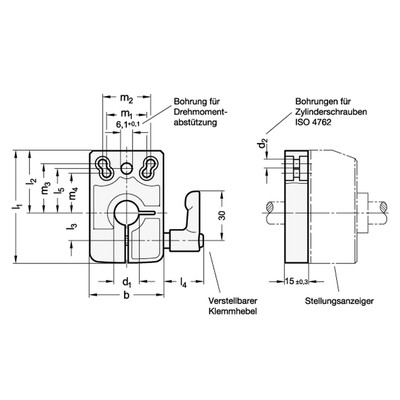

• Bohrung d1: B 8
• Breite b: 33
• d2: 4.5
• Gewicht: 0.148 kg
• l1: 55
• l2: 30.5
• l3: 14.5
• l4: 24.5
• l5: 22
• m1: 20
• m2: 21
• m3: 23.5
• m4: 20
• RoHS: Ja
