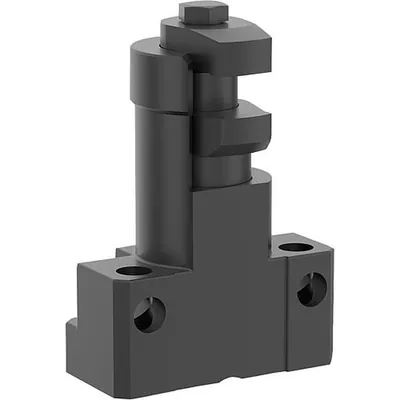

KIPP - SCHWIMMSPANNER FORM:A FESTE SPANNBACKEN, D=M06, S=8, VERGÜTUNGSSTAHL, 1.0503 SCHWARZ

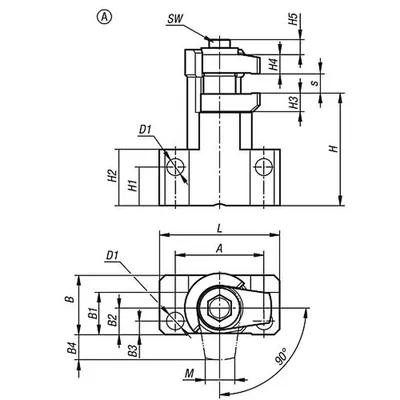

Werkstoff: Grundköper und Backen Stahl. Endanschlag Aluminium. Ausführung: Grundkörper schwarz brüniert. Backen nitrocarburiert und schwarz brüniert. Endanschlag schwarz eloxiert. Hinweis: Der Schwimmspanner dient zum Spannen und Abstützen von überstehenden Spannstellen an Bauteilen. Er verhindert Vibrationen und Durchbiegung während der Bearbeitung. Betätigungsweise: 1. Drücken Sie den Schwimmspanner nach unten. 2. Schwenken Sie die Backen bis zum Anschlag. Nun sollte der schwimmende Backen des Schwimmspanners an der Unterseite des Werkstückes anliegen. 3. Schwimmspanner mit der Sechskantmutter SW anziehen (min. und max. Drehmoment beachten). Beim Spannen wird das Werkstück geklemmt und gleichzeitig abgestützt. 4. Zum Lösen den Vorgang in umgekehrter Reihenfolge durchführen. Montage: Stellen Sie den Höhenbereich und den Schwenkbereich ein und befestigen Sie den Schwimmspanner mit den Bohrungen (D1) an der Halterung. Bei der Einstellung der Höhe ist ein großzügiger Spielraum nach oben zu berücksichtigen. Form B: Für spezielle Spannanwendungen kann die Standard-Spannbacke verändert oder ersetzt werden. Zeichnungshinweis: 1) Auswechselbare Spannbacke 2) Zylinderschraube M6 ISO 4762 3) Befestigungsschnittstelle für Spannbacke

• A: 48
• B1: 22,5
• B2: 14
• B3: 7,5
• B4: 8,5
• B=Breite: 31
• Battery relevance?: No
• CE relevance?: No
• Conflict Minerals status: no 3TG content
• CP65 substance 2 CAS-No.: no CAS-No.no CAS-No.no CAS-No.
• CP65 substance cancer: Soots, tars, and mineral oils
• CP65 warning required?: Yes
• D für Schraube: M6
• D1: 8,4
• Dual-Use No.: Not listed
• Extended Minerals status: Unknown
• H max.: 68
• H min.: 60
• H1: 21
• H2: 30
• H3: 10
• H4: 10
• H5: 7
• Hub S: 8
• L=Länge: 64
• M: 14,6
• Magnet relevance?: No
• max. Spannhub: 8
• PFAS free?: Yes
• REACH SVHC-free?: Yes
• REACH version: 07.11.2024 - 242 substances
• RoHS conformity: Yes, without exemption
• RoHS version: 2011/65/EU incl.2015/863/EU
• Safatey Data Sheet relevance?: No
• Spannkraft N: 3000
• Stahlschlüssel Grundkörper: 1.0503
• SW=Schlüsselweite: 10
• Tragkraft N: 3000
• TSCA conformity: Yes
• TSCA version: 10/2021
• US value share in %: 0
• WEEE-No.: N
