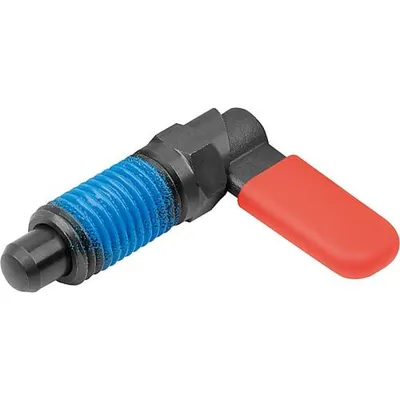

KIPP - SPERRRIEGEL MIT SECHSKANT, D=8, M12, FORM:CP MIT KAPPE, OHNE MUTTER, STAHL BRÜNIERT, KOMP:THERMOPLAST ROT RAL3020

Sperrriegel werden dort eingesetzt, wo eine Veränderung der Arretierstellung durch Querkräfte verhindert werden soll. Durch Drehen des Riegels um 180° wird der Arretierstift eingezogen, somit kann die Arretierstellung verändert werden. Die Rastkerbe bewirkt, dass der Riegel in dieser Stellung gehalten wird und damit der Arretierstift eingezogen bleibt. Werkstoff: Riegel 1.0503. Gewindehülse und Arretierstift Stahl. Druckfeder 1.4310. Riegelkappe Thermoplast PA. Gewindesicherung Polyamid blau. Ausführung: Gewindehülse und Riegel brüniert. Arretierstift gehärtet, geschliffen und brüniert. Druckfeder blank. Riegelkappe in verschiedenen Farben: -schwarzgrau RAL 7021. -reinorange RAL 2004. -rapsgelb RAL 1021. -verkehrsrot RAL 3020. -signalgrün RAL 6032. -verkehrsblau RAL 5017. -lichtgrau RAL 7035. Vorteile: Durch Drehen des Riegels um 180° wird der Arretierstift eingezogen. Wahlweise mit farbigen Riegelkappen aus Kunststoff. Hülse mit Sechskant dient als Montagehilfe. Auf Anfrage: Sonderausführungen. Zubehör: Haltestücke K0638. Positionierbuchsen K1290. Zeichnungshinweis: Form CP: mit Riegelkappe ohne Mutter.

• Ausführung 1: mit Sechskant
• B: 12,9
• B1: 5,7
• D1=Gewinde: M12
• D2: 12
• D=Arretierstiftdurchmesser: 8
• F x 30°: 2,3
• Federkraft Anfang F1 ca. N: 5
• Federkraft Ende F2 ca. N: 15
• H: 8
• L1=Grifflänge: 31,1
• L3: 19
• L=Länge: 48,4
• RoHS: true
• SW1: 12
• UNSPSC Code: 31162800
