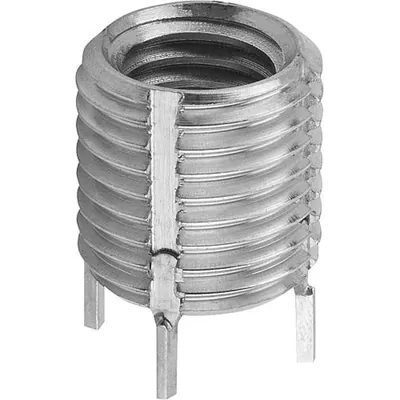

KIPP - GEWINDEEINSATZ STANDARD, EDELSTAHL, M05, M08

Werkstoff: Gewindeeinsatz Stahl oder Edelstahl. Ausführung: passiviert. Bestellbeispiel: Gewindeeinsatz K0398.12 Einbauwerkzeug K0398.812 Hinweis: Gewindeeinsätze ermöglichen die Wiederverwendung bzw. Reparatur von beschädigten, ausgerissenen und festgefressenen Gewindebohrungen. Somit ist auch die Ausschussrückgewinnung von hochwertigen Produkten möglich. Gewindeeinsätze eignen sich für den Einsatz in unterschiedlichen Werkstoffen, auch für Leichtmetalle und Gussteile. Einsätze mit Innengewinde größer als M6, werden mit vier anstelle von zwei Arretierkeilen geliefert. Zul. Maßabweichungen: Bei den aufgeführten Gewinden gilt die Toleranzklasse mittel, d.h. 6H für Muttergewinde und 6g für Bolzengewinde. Restliche Maße ±0,25 mm. Technischer Hinweis siehe Bedienungsanleitung für Gewindeeinsätze. Vorteile: - Leichter und schneller Einbau. - Der Einsatz wird mit Keilen fixiert, so dass ein Verdrehen aufgrund von Verwindungen oder Vibrationen verhindert wird. - Außer dem Einbauwerkzeug sind keine weiteren Sonderwerkzeuge erforderlich. Zeichnungshinweis: 1) Arretierkeil

• Ausbau Bohrer Ø: 5,5
• Ausbau Bohrtiefe: 4
• Ausführung 1: Standard
• Bestellnummer Einbauwerkzeuge: 07660-805
• Bestellnummer Montagewerkzeug: 07660-805
• D1=Innengewinde: M5
• D2=Außengewinde: M8
• Einbau Bohrer Ø: 6,9
• Einbau Gewinde- bohrer: M8
• Einbau Mindest- Gewindetiefe: 9,5
• Einbau Senk Ø +0,25: 8,3
• L Länge: 8
• RoHS: true
• UNSPSC Code: 31161509
