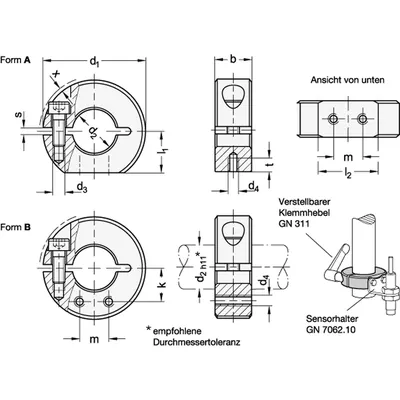

Ganter Norm® - Geschlitzte Stellringe, Edelstahl, mit Anbau-Gewindebohrungen (7062.1-32-B14-NI-A)

Mit den Anbau-Gewindebohrungen der geschlitzten Stellringe GN 7062.1 können Sensorhalter GN 7062.10 oder andere Elemente wie z. B. Schalthebel oder Nocken an Wellen und Achsen befestigt werden.

Sie lassen sich einfach und sicher mit starker Klemmkraft durch Reduzierung der Schlitzhöhe montieren, ohne die Oberfläche von Wellen und Achsen zu beschädigen.

Das Gewinde d3 ist bei den Größen d1 = 30 bis 36 als Durchloch, ab Größe d1 = 42 als Sackloch ausgeführt.

• Außendurchmesser d1: 32
• b: 11
• d2: B 14
• d21: B 14
• d2Filter: 14
• d3: M 4
• d4: M 3
• Gewicht: 0.041 kg
• l1: 14
• l2: 15.5
• m: 8
• RoHS: Ja
• s: 2.1
• t: 4
• Verstellbarer Klemmhebel für d3: 311-30-M4-12-SW
• x ≈ max. Überstand Schraubenkopf: 0.7
