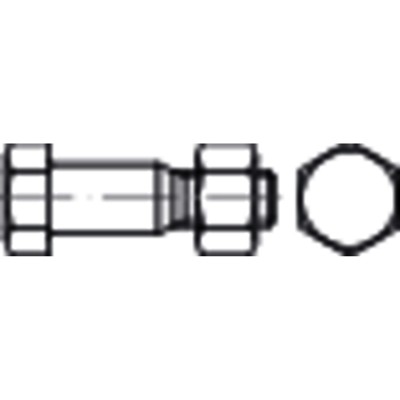

NOBRAND - Sechskant-Passschraube mit Mutter DIN 7968 MU Stahl 8.8 M20 x 50mm SB-verpackt

BESCHREIBUNG

DIN 7968 Passschulterschrauben mit Innensechskantantrieb Stahl Güte 8.8 blk SB Garnitur nach EN 15048 M 20 2,5 x 50 Weitere Merkmale sind: Schrauben, Produktklasse C, Gewindelänge 28,5mm, Antriebsart Außensechskant, Gewindeart metrischem Regelgewinde, Gewinderichtung rechts, Kopfform Sechskant, Schlüsselweite 30mm, Eckmaß 32,95mm, Schaftdurchmesser 20,71mm, Schaftlänge 21,5mm, Kopfhöhe 13mm, Vorspannkraft bei Reibungszahl 0,14 127kN, Anziehmoment bei Reibungszahl 0,14 464N·m, Hinweis zur Norm für nicht planmäßig vorgespannte Verbindungen im Stahlbau, Gewicht 25,056kg

TECHNISCHE DATEN

-Schrauben Durchmesser-

M20

-Schrauben Kopfform-

Sechskantkopf

-Schrauben Länge-

50 mm

-Schrauben Profil-

Außensechskant

-Schrauben Werkstoff-

Stahl

Anziehmoment bei Reibungszahl 0,14

464 N·m

Ausführung

Mu = mit Sechskantmutter - SB Garnitur nach EN 15048

Eckmaß

32.95 mm

Gewicht

25.056 kg

Gewindeart

metrischem Regelgewinde

Gewindelänge

28.5 mm

Gewinderichtung

rechts

Gewindesteigung

2.5 mm

Güte Werkstoff

8.8

Hinweis zur Norm

für nicht planmäßig vorgespannte Verbindungen im Stahlbau

Kopfform

Sechskantkopf

Kopfhöhe

13 mm

Normart

DIN

Normbezeichnung

Passschulterschrauben mit Innensechskantantrieb

Normnummer

7968

Oberfläche

blank

Produktklasse

Schaftdurchmesser

20.71 mm

Schaftlänge

21.5 mm

Schlüsselweite

30 mm

Typbezeichnung

Schrauben

Vorspannkraft bei Reibungszahl 0,14

127 kN
