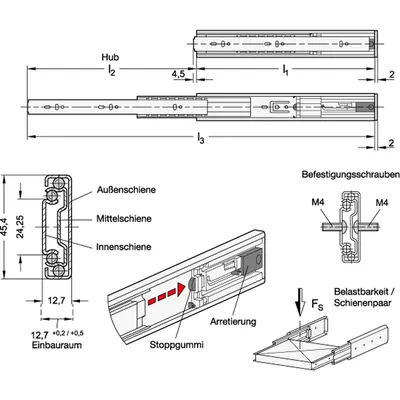

Ganter Norm® - Teleskopschienen, mit Vollauszug und „Push to Open“ - Betätigung, Belastbarkeit bis 430 N (1418-400-F-1-ZB)

Teleskopschienen GN 1418 werden vertikal und paarweise verbaut. Der Hub erreicht ≈ 100 % der Nennlänge l1 (Vollauszug). Die Stoppgummi der Form F dämpfen das Anschlagen der Schiene in der Endstellung. Dadurch wird die Geräuschentwicklung minimiert und die Lebensdauer erhöht. Treten in Auszugsrichtung größere statische oder dynamische Belastungen auf, sollten diese durch externe Anschlagelemente aufgenommen
werden.

Die Teleskopschienen werden im Paar geliefert. Der Einbau kann aufgrund der Mechanik beliebig links- oder rechtsseitig am Auszug erfolgen. Die Erreichbarkeit aller Montagebohrungen wird durch Hilfsbohrungen sichergestellt. Weitere produktionsbedingte Bohrungen können vorhanden sein, es sind jedoch nur die Montagebohrungen abgebildet.

• bei 100.000 Zyklen: 340
• Fs pro Paar in N bei 10.000 Zyklen: 430
• Gewicht: 1.215 kg
• l2 Hub: 400
• l3: 800
• Länge l1: 400
• RoHS: Ja
