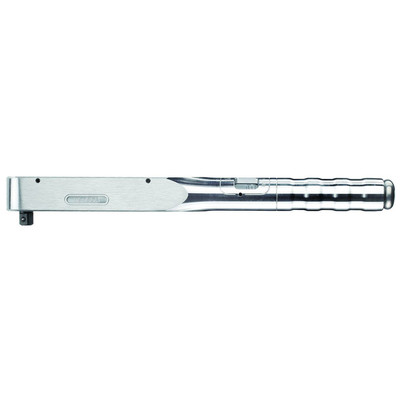

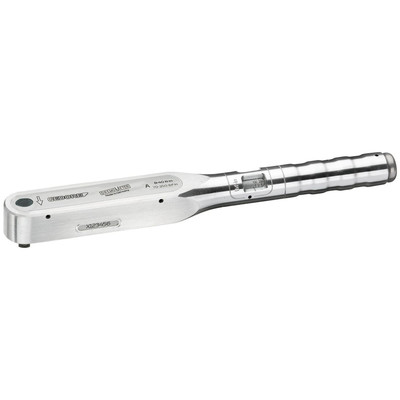

GEDORE - 8560-01 Drehmomentschlüssel DREMOMETER A 3/8" 8-40 Nm

Produktbild von GEDORE - 8560-01 Drehmomentschlüssel DREMOMETER A 3/8" 8-40 Nm
Produktbild von GEDORE - 8560-01 Drehmomentschlüssel DREMOMETER A 3/8" 8-40 Nm
Produktbild von GEDORE - 8560-01 Drehmomentschlüssel DREMOMETER A 3/8" 8-40 Nm
Produktbild von GEDORE - 8560-01 Drehmomentschlüssel DREMOMETER A 3/8" 8-40 Nm
Produktbild von GEDORE - 8560-01 Drehmomentschlüssel DREMOMETER A 3/8" 8-40 Nm
Produktbild von GEDORE - 8560-01 Drehmomentschlüssel DREMOMETER A 3/8" 8-40 Nm
Produktbild von GEDORE - 8560-01 Drehmomentschlüssel DREMOMETER A 3/8" 8-40 Nm
Produktbild von GEDORE - 8560-01 Drehmomentschlüssel DREMOMETER A 3/8" 8-40 Nm
Produktbild von GEDORE - 8560-01 Drehmomentschlüssel DREMOMETER A 3/8" 8-40 Nm
Produktbild von GEDORE - 8560-01 Drehmomentschlüssel DREMOMETER A 3/8" 8-40 Nm
Produktbild von GEDORE - 8560-01 Drehmomentschlüssel DREMOMETER A 3/8" 8-40 Nm
Produktbild von GEDORE - 8560-01 Drehmomentschlüssel DREMOMETER A 3/8" 8-40 Nm
Produktbild von GEDORE - 8560-01 Drehmomentschlüssel DREMOMETER A 3/8" 8-40 Nm
Produktbild von GEDORE - 8560-01 Drehmomentschlüssel DREMOMETER A 3/8" 8-40 Nm
Produktbild von GEDORE - 8560-01 Drehmomentschlüssel DREMOMETER A 3/8" 8-40 Nm
Produktbild von GEDORE - 8560-01 Drehmomentschlüssel DREMOMETER A 3/8" 8-40 Nm
Produktbild von GEDORE - 8560-01 Drehmomentschlüssel DREMOMETER A 3/8" 8-40 Nm
Produktbild von GEDORE - 8560-01 Drehmomentschlüssel DREMOMETER A 3/8" 8-40 Nm
Produktbild von GEDORE - 8560-01 Drehmomentschlüssel DREMOMETER A 3/8" 8-40 Nm
Produktbild von GEDORE - 8560-01 Drehmomentschlüssel DREMOMETER A 3/8" 8-40 Nm
Produktbild von GEDORE - 8560-01 Drehmomentschlüssel DREMOMETER A 3/8" 8-40 Nm
Produktbild von GEDORE - 8560-01 Drehmomentschlüssel DREMOMETER A 3/8" 8-40 Nm
Produktbild von GEDORE - 8560-01 Drehmomentschlüssel DREMOMETER A 3/8" 8-40 Nm
Produktbild von GEDORE - 8560-01 Drehmomentschlüssel DREMOMETER A 3/8" 8-40 Nm
Produktbild von GEDORE - 8560-01 Drehmomentschlüssel DREMOMETER A 3/8" 8-40 Nm
Produktbild von GEDORE - 8560-01 Drehmomentschlüssel DREMOMETER A 3/8" 8-40 Nm
Produktbild von GEDORE - 8560-01 Drehmomentschlüssel DREMOMETER A 3/8" 8-40 Nm
Produktbild von GEDORE - 8560-01 Drehmomentschlüssel DREMOMETER A 3/8" 8-40 Nm
Produktbild von GEDORE - 8560-01 Drehmomentschlüssel DREMOMETER A 3/8" 8-40 Nm
Produktbild von GEDORE - 8560-01 Drehmomentschlüssel DREMOMETER A 3/8" 8-40 Nm
Produktbild von GEDORE - 8560-01 Drehmomentschlüssel DREMOMETER A 3/8" 8-40 Nm
Produktbild von GEDORE - 8560-01 Drehmomentschlüssel DREMOMETER A 3/8" 8-40 Nm
0
Keine Artikel verfügbar
EAN 4002805856017
Art.-Nr. V00000000001855

Variantenauswahl

340 mm
Bitte wählen
Bitte wählen
1 kg
Menge

BESCHREIBUNG

Einsatz: Kontrollierter Schraubenanzug im Bereich von 8 - 40 N·m / 70 - 350 lbf·in, Einsatz in fast allen industriellen Fertigungsbereichen, Ausführung: Klassifiziert nach DIN EN ISO 6789-2:2017 Typ II Klasse A, inkl. rückführbaren Prüfzertifikat, Kalibriert auf eine maximal zulassige Abweichung von +/- 3 % und somit präziser, als die in der Norm geforderten +/- 4 %, 3/8" Vierkantantrieb mit Kugelsicherung DIN 3120 - A 10, ISO 1174, Automatische Kurzwegauslösung mit fühl- und hörbarem Signal, Doppel-Skala mit einer Skalenteilung von 5 N·m und 50 lbf·in, Technischer Vorteil/Funktion: Leicht, jedoch robust (da Gehäuse aus einem Stück Aluminium gefertigt) und unempfindlich, sehr werkstattfreundlich, Keine Wertverschiebungen und Beeinflussung der Genauigkeit durch beidhändiges Arbeiten oder Betätigung außerhalb des Griffes (wie bei herkömmlichen Drehmomentschlüsseln)., Keine Wertverschiebungen und Beeinflussung der Genauigkeit durch beidhändiges Arbeiten oder Betätigung außerhalb des Griffes (wie bei herkömmlichen Drehmomentschlüsseln)., Sowohl Antriebsvierkant als Drehpunkt liegen in einer Achse dadurch hohe Anwendungssicherheit, verlängerbar um Arbeitsbelastung des Anwenders reduzieren, Extrem geringer Verschleiß durch Kräftereduzierung der Hebelmechanik, Geschmiedete Hebelkette aus konzerneigener Qualitäts-Schmiede, Höchste Präzision auch bei starkem Dauergebrauch, Lange Lebensdauer und hohe Standzeiten, Einfache Bedienung - schneller und sicherer Drehmomentanzug, Angenehme Einstellung durch formschönen, unverlierbaren Verstellknopf am Griffende, Einfach- und Doppelvierkant für den kontrollierten Rechts- bzw. Linksanzug

TECHNISCHE DATEN

Abstand Gehäuse - Vierkantmitte
17.5
Akustisches Signal
1
Anfang Hauptskala (angloamerik.)
70 ft·lbf
Anfang Hauptskala (metrisch)
8 N·m
Antriebsform
4-kant
Antriebsgröße
3/8 in
Antriebstyp/Antrieb
Einfachvierkant
Antriebsvierkant [metrisch]
10
Antriebsvierkant [zöllig]
"3/8"""
Anwendung
Für den kontrollierten Schraubenanzug im entsprechenden Drehmomentbereich. für sämtliche industrielle Fertigungsbereiche
Anzugsrichtung
Rechts

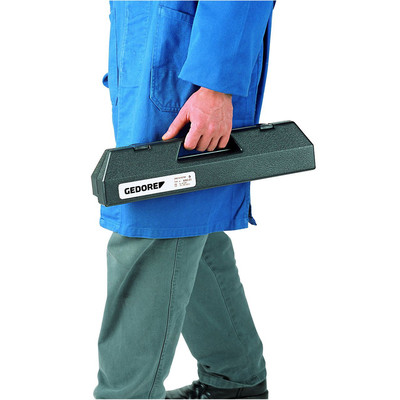

Aufbewahrung/Inhalt
Kunststoffbox
Auslösegenauigkeit
± 3 %
Auslösemechanik
Kurzwegauslösung
Auslösesignal
0
Daten protokollierbar
0
Display-Beleuchtung
0
Drehmoment (max.) [lbf·in]
350
Drehmoment (max.) [N·m]
40
Drehmoment (min.) [lbf·in]
70
Drehmoment (min.) [N·m]
8
Drehmomentschlüssel-Typ
A
Drehmomentverstellschutz
0
Drehmomentwert verstellbar
1
Drehwinkelmessung
0
Einsatzbereich
MontageSerienmontageFertigungWartung und Instandhaltung
Ende Hauptskala (angloamerik.)
350 ft·lbf
Ende Hauptskala (metrisch)
40 N·m
Festeinstellung
0
Freilauffunktion
0
Fällt unter Batteriegesetz
0
Fällt unter Elektrogesetz
0
Fühlbares Signal
1
Gesamtbreite [mm]
35
Gesamthöhe [mm]
43.5
Gesamtlänge
340 mm
Gesamtlänge [mm]
338
Gewicht
1 kg
Inhalt (Anzahl Stück)
1
Kalibrierlänge
262
Kopfbreite 1 [mm]
35
Kopfhöhe 1 [mm]
30
Lieferumfang
Kunststoffbox. mit Prüfzertifikat
Material
Aluminiumlegierung
Material Gehäuse
Aluminium-Legierung
Mit Aufsteckrohr
0
Nennbreite [mm]
35 mm
Nennhöhe [mm]
43.5 mm
Nennlänge [mm]
338 mm
Netto-Gewicht [g]
848
Netto-Gewicht [kg]
1
Norm
DIN 3120 - A 10.ISO 1174
Optisches Signal
0
PRODUCT NUMBER
V00000000001855
Präzision +/-
+/- 3 %
REACH Registrierung vorhanden
Nein
Rechts- und Linksanzug
0
SB-Verpackt
0

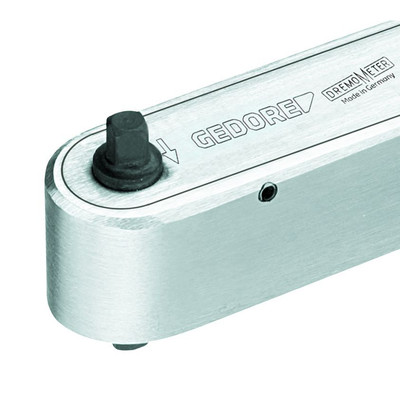

Sicherung Abtriebsvierkant
Kugelsicherung
Skaleneinteilung
5
Skaleneinteilung [lbf·in]
50
Skaleneinteilung [n·m]
5 N·m
Skalentyp
Dual
Tastatursperre
0
Teilung Hauptskala (metrisch)
5 N·m
Ursprungsland
Deutschland
Zertifikat
DIN EN ISO 6789
Zielgruppen
AutomotiveElektronik-IndustrieFeinmechanikMilitärEnergieMaschinenbauWerkstattServiceAgricultureSchaltschrankbau
