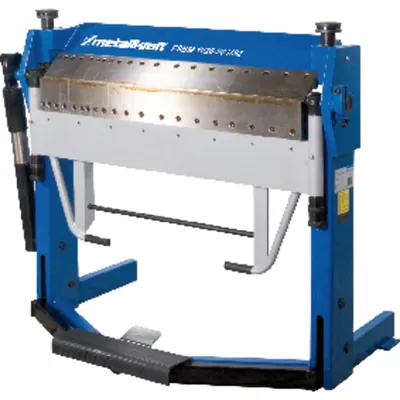

metallkraft® - FSBM 1020-20S2 manuelle Schwenkbiegemaschine
Keine Artikel verfügbar
GTIN: 4036351001294
Art.-Nr. V00000002739895
Menge
Sichere Bezahlung
BESCHREIBUNG
FSBM
Manuelle Schwenkbiegemaschinen mit Werkstückklemmung mittels Fußpedal
Die Werkstückklemmung erfolgt mittels Fußpedal, dadurch bleiben beide Hände frei für die Materialzuführung
Unterschiedliche Werkzeugvarianten erhältlich E, S2, HS2 und HSG
Der kräftige Hilfszylinder erleichtert das Biegen
Weiter Durchlass zwischen Ober
und Unterwange von bis zu 25 mm
Selbstschmierende Gleitlager
Klemmdruck der Oberwange über griffige Rändelschrauben einfach einstellbar
Einstellung der Materialstärke mittels Rändelschraube
Verstellbarer Anschlag für Biegewinkel
Ausstattungsdetails
FSBM 1020-25 E
Segmentaufteilung: 25-30-35-40-45-50-75-100-150-200-270
FSBM 1270-20 E
Mit segmentierten Scharfbiegewerkzeugen, durchgehender Biegeleiste und durchgehender Bettauflage
Segmentaufteilung: 25-30-35-40-45-50-75-100-150-200-250-270
FSBM 1020-20 S2
Mit segmentierten Scharfbiegewerkzeugen, segmentierter Biegeleiste und durchgehender Bettauflage
Segmentaufteilung: 25-30-35-40-45-50-75-100-150-200-270
FSBM 1020-20 HSG
mit segmentierten Geißfußwerkzeugen, segmentierter Biegeleiste und segmentierter Bettauflage
Segmentaufteilung: 25-30-35-40-45-50-75-100-150-200-270
Segmente haben einen Härtegrad von HRC24-26
FSBM 1270-20 HS2
Segmentaufteilung: 25-30-35-40-45-50-75-100-150-200-250-270
FSBM 1520-15 E
Segmentaufteilung 25-30-35-40-45-50-75-100-150-200-250-250-270
FSBM 2020-12 E
Segmentaufteilung 25-30-35-40-45-50-75-100-150-200-250-250-270-500
Hinweis zu technischen Daten:
Blechstärke max.: Leistungsangaben bezogen auf Material mit Zugfestigkeit 400N/mm²
Biegeleistung VA: Faktor 0,75
Biegeleistung Alu: Faktor 1,2
Zum Biegen von VA sind gehärtete Oberwerkzeuge erforderlich
FSBM
Manuelle Schwenkbiegemaschinen mit Werkstückklemmung mittels Fußpedal
Die Werkstückklemmung erfolgt mittels Fußpedal, dadurch bleiben beide Hände frei für die Materialzuführung
Unterschiedliche Werkzeugvarianten erhältlich E, S2, HS2 und HSG
Der kräftige Hilfszylinder erleichtert das Biegen
Weiter Durchlass zwischen Ober
und Unterwange von bis zu 25 mm
Selbstschmierende Gleitlager
Klemmdruck der Oberwange über griffige Rändelschrauben einfach einstellbar
Einstellung der Materialstärke mittels Rändelschraube
Verstellbarer Anschlag für Biegewinkel
Ausstattungsdetails
FSBM 1020-25 E
Segmentaufteilung: 25-30-35-40-45-50-75-100-150-200-270
FSBM 1270-20 E
Mit segmentierten Scharfbiegewerkzeugen, durchgehender Biegeleiste und durchgehender Bettauflage
Segmentaufteilung: 25-30-35-40-45-50-75-100-150-200-250-270
FSBM 1020-20 S2
Mit segmentierten Scharfbiegewerkzeugen, segmentierter Biegeleiste und durchgehender Bettauflage
Segmentaufteilung: 25-30-35-40-45-50-75-100-150-200-270
FSBM 1020-20 HSG
mit segmentierten Geißfußwerkzeugen, segmentierter Biegeleiste und segmentierter Bettauflage
Segmentaufteilung: 25-30-35-40-45-50-75-100-150-200-270
Segmente haben einen Härtegrad von HRC24-26
FSBM 1270-20 HS2
Segmentaufteilung: 25-30-35-40-45-50-75-100-150-200-250-270
FSBM 1520-15 E
Segmentaufteilung 25-30-35-40-45-50-75-100-150-200-250-250-270
FSBM 2020-12 E
Segmentaufteilung 25-30-35-40-45-50-75-100-150-200-250-250-270-500
Hinweis zu technischen Daten:
Blechstärke max.: Leistungsangaben bezogen auf Material mit Zugfestigkeit 400N/mm²
Biegeleistung VA: Faktor 0,75
Biegeleistung Alu: Faktor 1,2
Zum Biegen von VA sind gehärtete Oberwerkzeuge erforderlich
TECHNISCHE DATEN
Arbeitsbreite max.
1.020 mm
Biegeleistung max. Aluminium
2.4 mm
Biegeleistung max. Stahl 235 N/qmm
2.0 mm
Biegeleistung max. VA-Stahl
1.2 mm
Biegewinkel max.
135 °
