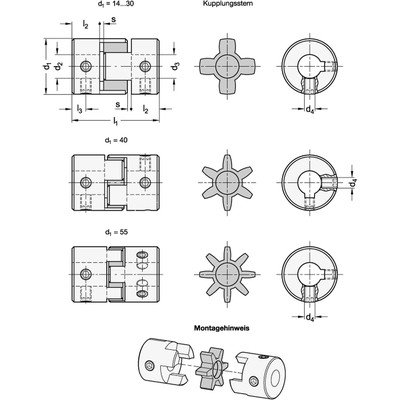

Ganter Norm® - Elastomer-Klauenkupplungen mit Gewindestift (2241-30-K14-14-AL-WS)

Elastomer-Klauenkupplungen GN 2241 können sehr hohe Drehmomente übertragen und dabei Wellenversätze und Lauftoleranzen ausgleichen. Sie werden vorzugsweise dann eingesetzt, wenn die reine Drehmoment- und Leistungsübertragung im Vordergrund steht.

Durch die Wahl zwischen drei unterschiedlich harten Kupplungssternen lassen sich die Kupplungseigenschaften an die jeweiligen Anforderungen optimal anpassen. Durch die Klemmung mittels Gewindestifte und die einfache Steckmontage sind Klauenkupplungen sehr montagefreundlich.

Beim Bohrungskennzeichen K ist die Passfedernut immer in beide Bohrungen d2 und d3 eingebracht.

• Anzugsdrehmoment der Schraube in Nm ≈: 1,7
• Bohrungskennzeichnung: K - mit Passfedernut (ab d~1~ = 30)
• d1: 30
• d2: 14
• d2 - d°°3°: 8-8
• d3: 14
• d4: M 4
• Gewicht: 0.053 kg
• Härte: WS - 92 Shore A, weiß
• l1: 35
• l2 empfohlene Welleneinstecktiefe: 11
• l3: 5.5
• RoHS: Ja
• s empfohlener Einbauabstand: 1.5
• x10: 14-14
• x2: 8-10
• x3: 8-12
• x4: 8-14
• x5: 10-10
• x6: 10-12
• x7: 10-14
• x8: 12-12
• x9: 12-14
