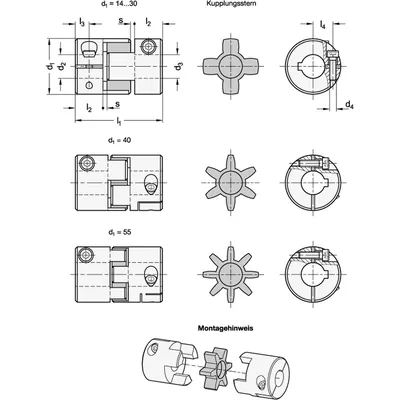

Ganter Norm® - Elastomer-Klauenkupplungen mit Klemmnabe (2240-40-B15-15-AL-WS)

Elastomer-Klauenkupplungen GN 2240 können sehr hohe Drehmomente übertragen und dabei Wellenversätze und Lauftoleranzen ausgleichen. Sie werden vorzugsweise dann eingesetzt, wenn die reine Drehmoment- und Leistungsübertragung im Vordergrund steht.

Durch die Wahl zwischen drei unterschiedlich harten Kupplungssternen lassen sich die Kupplungseigenschaften an die jeweiligen Anforderungen optimal anpassen. Durch die Klemmnaben und die einfache Steckmontage sind Klauenkupplungen sehr montagefreundlich.

Beim Bohrungskennzeichen K ist die Passfedernut immer in beide Bohrungen d2 und d3 eingebracht.

• Bohrungskennzeichnung: B - ohne Passfedernut
• d1: 40
• d2: 15
• d2 - d3: 12-12
• d3: 15
• d4: M 5
• Gewicht: 0.181 kg
• Härte: WS - 92 Shore A, weiß
• l1: 66
• l2 empfohlene Welleneinstecktiefe: 25
• l3: 8.5
• l4: 14
• RoHS: Ja
• s empfohlener Einbauabstand: 2
• x10: 16-16
• x2: 12-14
• x3: 12-15
• x4: 12-16
• x5: 14-14
• x6: 14-15
• x7: 14-16
• x8: 15-15
• x9: 15-16
