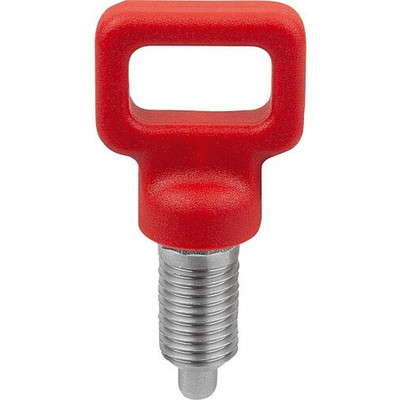

KIPP - ARRETIERBOLZEN MIT ÖSENGRIFF GR.1 D1=M10, D=5, FORM:C M.RASTNUT, O.KONTERMUTTER, EDELSTAHL UNGEHÄRTET, (K2047.131510084)

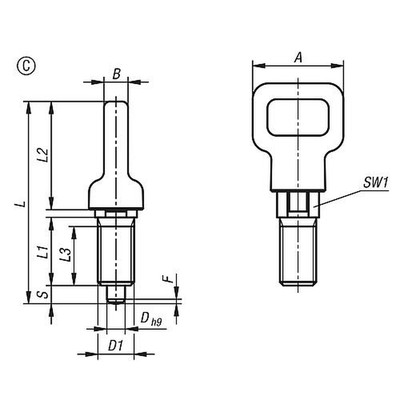

Arretierbolzen werden dort eingesetzt, wo eine Veränderung der Arretierstellung durch Querkräfte verhindert werden soll. Erst nach handbetätigter Ausrückung des Bolzens kann in eine andere Arretierstellung gefahren werden. Soll die Ausrückung über längere Zeit erfolgen und ein Zurückspringen des Arretierstiftes vermieden werden, so ist die Form C bzw. Form D zu verwenden. Werkstoff: Stahlausführung: Gewindehülse Automatenstahl. Arretierstift 1.4305. Edelstahlausführung: Gewindehülse und Arretierstift 1.4305. Ösengriff Thermoplast. Ausführung: Stahlausführung: Gewindehülse blau passiviert. Arretierstift nicht gehärtet, blank. Edelstahlausführung: Gewindehülse blank. Arretierstift nicht gehärtet, blank. Ösengriff schwarzgrau RAL 7021 oder verkehrsrot RAL 3020. Hinweis: Bei der Montage ist auf das angegebene max. Anziehdrehmoment zu achten. Auf Anfrage: Sonderausführungen. Zeichnungshinweis: Form A: ohne Rastnut, ohne Kontermutter Form B: ohne Rastnut, mit Kontermutter Form C: mit Rastnut, ohne Kontermutter Form D: mit Rastnut, mit Kontermutter

• A: 25
• Anzieh- drehmoment max. Nm: 7
• Ausführung 1: mit Rastnut
• Ausführung 2: mit Ösengriff
• B: 6,7
• D1=Gewinde: M10
• D=Bolzendurchmesser: 5
• F x 30°: 1,3
• Federkraft Anfang F1 ca. N: 6
• Federkraft Ende F2 ca. N: 12
• Hub S: 5
• Kontermutter: ohne Kontermutter
• L1: 17
• L2: 28,5
• L3: 15
• L=Länge: 52,2
• RoHS: true
• Stahlschlüssel Grundkörper: 1.4305
• SW1: 10
• UNSPSC Code: 31162800
