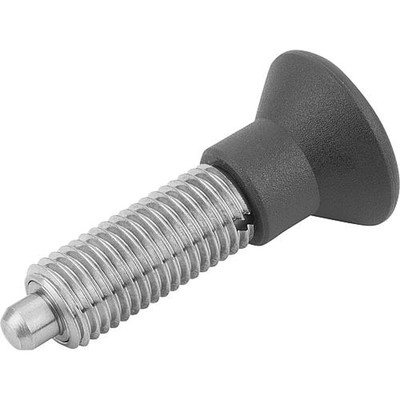

KIPP - ARRETIERBOLZEN OHNE RASTNUT GR.4 M20X1,5, FORM:G, EDELSTAHL UNGEHÄRTET, KOMP:THERMOPLAST SCHWARZGRAU RAL7021 (K0343.11412)

Werkstoff: Stahlausführung: Gewindehülse und Arretierstift Automatenstahl. Edelstahlausführung: Gewindehülse 1.4305. Arretierstift gehärtet 1.4034. Arretierstift nicht gehärtet 1.4305. Pilzgriff Thermoplast. Ausführung: Stahlausführung: Gewindehülse brüniert. Arretierstift gehärtet, geschliffen und brüniert. Edelstahlausführung: Gewindehülse blank. Arretierstift gehärtet und geschliffen, blank. Arretierstift nicht gehärtet und geschliffen, blank. Pilzgriff schwarzgrau RAL 7021. Hinweis: Zum Einschrauben der Arretierbolzen kann eine Einschraubscheibe geliefert werden. Sie wird so unter den ausgerasteten Pilzgriff geschoben, dass die Mitnahmestifte in den Schlitz eingreifen. Auf Anfrage: Sonderausführungen.

• Ausführung 1: ohne Rastnut
• Bestellnummer Einschraubscheibe: 03094-94

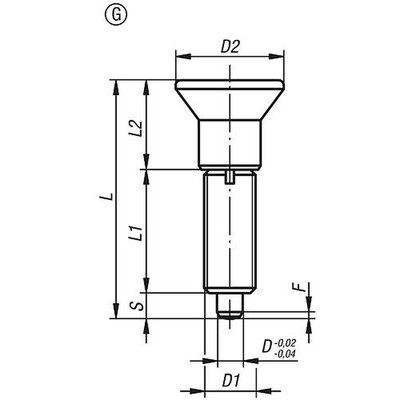

• D1=Gewinde: M20x1,5
• D2: 33
• D=Bolzendurchmesser: 12
• F x 30°: 2,8
• Federkraft Anfang F1 ca. N: 15
• Federkraft Ende F2 ca. N: 39
• Hub S: 12
• Kontermutter: ohne Kontermutter
• L1: 42
• L2: 24
• L=Länge: 78
• Stahlschlüssel Grundkörper: 1.4305
