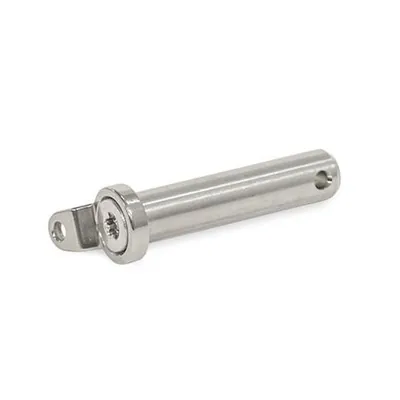

Ganter Norm® - Bolzen, Edelstahl (2342-NI-8-40-E-2)

Bolzen GN 2342 zeichnen sich durch ihre vielfältigen Einsatzmöglichkeiten aus.

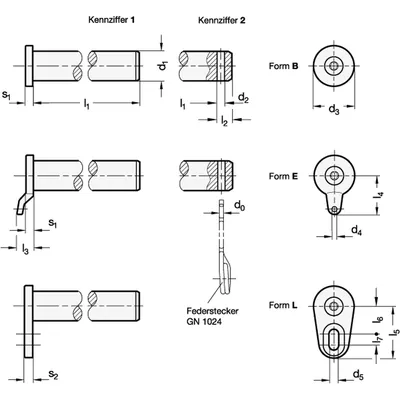

Je nach Anforderung kann zwischen 3 Scheibenformen gewählt werden, die den Bolzen in Einsteckrichtung axial positionieren. Mit der Ösenscheibe (Form E) können Bolzen und ein zugehöriger Federstecker GN 1024 mittels Halteseil oder Kugelkette gegen Verlust gesichert werden. Die Scheibe mit Befestigungslasche (Form L) stellt gleichzeitig eine Verlier- und Verdrehsicherung dar.

Bolzen gemäß Kennziffer 2 werden mittels Querbohrung, welche auf Federstecker GN 1024 abgestimmt sind, gegen Herausfallen gesichert.

Im technischen Anhang sind die Belastbarkeiten für die zweischnittige Scherfestigkeit (Bruchkraft) angegeben.

• Aufnahmedurchmesser d1: 8
• Belastbarkeit: 32
• d3: 12
• d4: 2.5
• Gewicht: 0.021 kg
• Gewinde d2: 2.5
• l2: 5.5
• l3: 7
• l4: 13.5
• Länge l1: 40
• passende Federstecker für Kennziffer 2: GN 1024-NI-2-D
• passender Schlüsselring-Ø für Form E: 14
• RoHS: Ja
• s1: 3
• s2: 4
