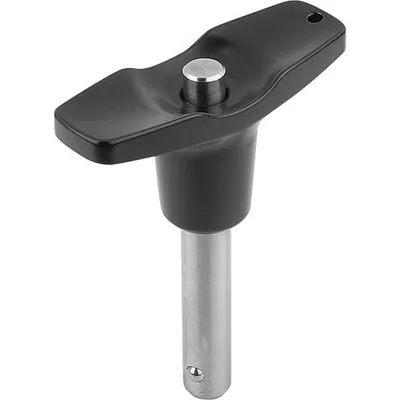

KIPP - KUGELSPERRBOLZEN MIT T-GRIFF, D1=16, L=60, L1=13,1, L5=73,1, EDELSTAHL, KOMP:ZINK

Werkstoff: Griff Zinkdruckguss. Stahlteile Edelstahl 1.4305. Ausführung: Griff schwarz. Edelstahl blank. Bestellbeispiel: K0793.204606050 (Länge L mit angeben, z.B. 050 für L = 50 mm) Hinweis: Kugelsperrbolzen dienen zum schnellen und einfachen Fixieren und Verbinden von Teilen und Werkstücken. Durch Drücken des Druckknopfes können die beiden Kugeln entriegelt und somit die zu verbindenden Teile abgesteckt werden. Wird der Druckknopf losgelassen, verriegeln die Kugeln die Verbindung sicher. Die Kugelsperrbolzen können nach Bedarf mit einem Halteseil versehen werden. Scherkraft zweischnittig (F) = S · τ aB max. Bei den Angaben zur Scherkraft handelt es sich um die theoretische Bruchlast. Es sind unverbindliche Richtwerte ohne Berücksichtigung von Sicherheitsfaktoren und unter Ausschluss jeglicher Haftung. Die angegebenen Werte dienen ausschließlich der Information und stellen keine rechtsverbindliche Zusicherung von Eigenschaften dar. Die Belastungswerte sind in Anlehnung an die DIN 50141 rechnerisch ermittelt worden. Ob der Kugelsperrbolzen für die jeweilige Anwendung geeignet ist, muss jeder Anwender individuell ermitteln. Unterschiedlichste Werkstoffe, an denen die Kugelsperrbolzen eingesetzt werden, Witterungsbedingungen, sowie Verschleiß können die ermittelten Werte beeinflussen. Zubehör: Aufnahmebuchsen für Kugelsperrbolzen K0724 Sicherungs-Spiralkabel K0367 Halteseile mit Öse K0367 Schlüsselring K0367

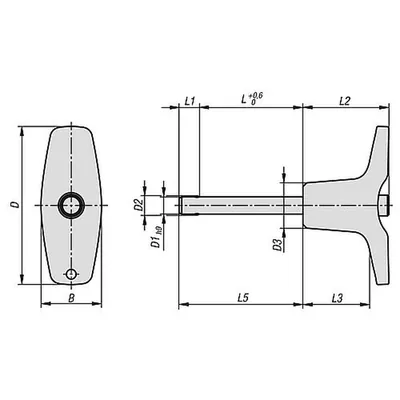

• Aufnahme- bohrung H11: 16
• Ausführung 1: mit T-Griff
• B: 33
• D: 81,8
• D1=Bolzendurchmesser: 16
• D2: 19
• D3: 26,3
• Kugelsperrbolzen Griff: t-ročaj zn05
• L1: 13,1
• L2: 39,5
• L3: 28,8
• L5: 73,1
• L=Länge: 60
• RoHS: true
• Scherkraft zweischnittig max. kN: 153
