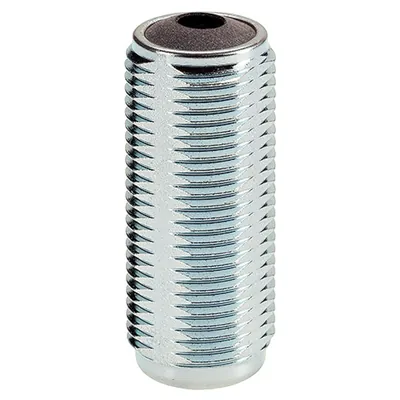

HALDER - Seitendruckstück, mit Gewinde, mit Abdichtung, mit Innengewinde/starke Federkraft | d1=M12 / l1=19 mm / Federkraft=~ 100 N | 22150.1436
8,98 € inkl. MwSt
7,55 € exkl. MwSt
Preis pro Stück
GTIN: 4030618266686
Art.-Nr. V00000003181517
Menge
Sichere Bezahlung
BESCHREIBUNG
Verwendung zum Positionieren und Andrücken wie z.B. beim Lackieren und Sandstrahlen.
Mit Abdichtung gegen Späne und Schmutz.
Werkstoff
Dichtung
- CR
Hülse
- Stahl, verzinkt
Gewindescheibe
- Stahl, brüniert
Feder
- Stahl, galvanisch verzinkt
Montage
Formel zum Berechnen des Achsabstands für die Montagebohrung:
l0 = z/2 + w + x,
l0 = Achsabstand,
y = Werkstückhöhe,
w = Werkstücklänge,
x = Koordinatenmaß,
z = Anschlagdurchmesser
Berechnung Maß x für Werkstücke:
x = d2/2 - s
Montage durch Einschrauben mit Montagewerkzeug.
Kennzeichnung
Ausführung starke Federkraft = Feder aus Stahl, galvanisch verzinkt
Hinweise
In die Gewindescheibe können individuelle Stifte eingeschraubt werden.
