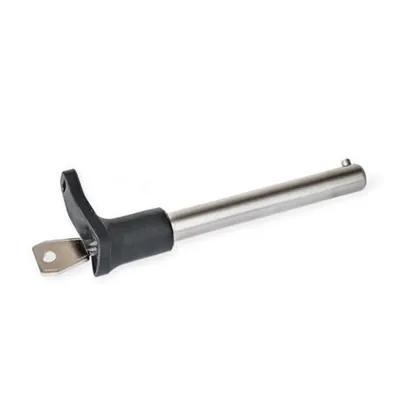

Ganter Norm® - Steckbolzen, Bolzen Edelstahl, L-Griff Kunststoff, abschließbar (314-16-80-L-SC-NI)

Abschließbare Steckbolzen GN 314 mit L-Griff werden zum schnellen, werkzeuglosen Fixieren, Verbinden und Sichern verschiedener Bauelemente eingesetzt. Eine 180°-Schlüsseldrehung bewegt den Sperrstift am vorderen Bolzenende, der so für die axiale Sicherung des eingesteckten Bolzens sorgt. Ein unautorisiertes Entfernen ist nach dem Abschließen nicht mehr möglich. Der Schlüssel lässt sich in beiden Endstellungen abziehen.

Der Schlüssel lässt sich in den Endstellungen abziehen. Beim Kennzeichen SC mit einheitlicher Schließung kann jedes Schloss mit demselben Schlüssel geöffnet werden. Beim Kennzeichen SU mit unterschiedlicher Schließung gibt es 68 verschiedene Schlossvarianten, deren Schlüssel durch Nummern gekennzeichnet sind.

Im technischen Anhang sind die Belastbarkeiten für die zweischnittige Scherfestigkeit (Bruchkraft) angegeben.

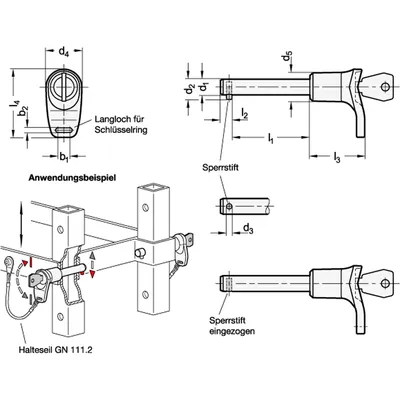

• b1: 12
• b2: 4
• d1: 16
• d2: 19.7
• d3: 5
• d4: 35.5
• d5: 28
• Gewicht: 0.218 kg
• Kennzeichen: SC - mit Schlüssel (Schließung einheitlich)
• l1: 80
• l2: 7.5
• l3: 40.5
• l4: 65
• RoHS: Ja
