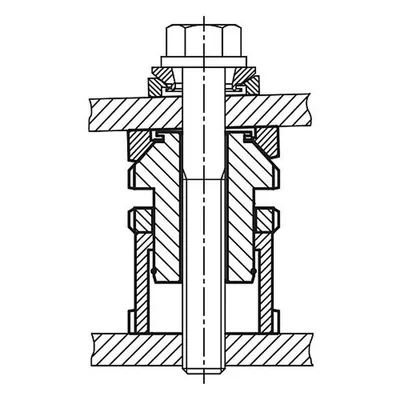

KIPP - HÖHENVERSTELL-ELEMENT M.KUGEL-AUSGLEICHSSCHEIBE, MIT KONTERMUTTER, D1=M40X1,5, D=26, D2=58, (K0119.23241)

Werkstoff: Normalausführung 1.7225. Edelstahlausführung 1.4305. Ausführung: Normalausführung galvanisch verzinkt, blau passiviert. Edelstahlausführung blank. Bestellbeispiel: K0119.1006 Hinweis: Die Höhenverstell-Elemente mit Kugel-Ausgleichsscheibe und Kontermutter finden dort Verwendung, wo es um die Aufstellung und das Ausrichten von Motoren, Aggregaten, Antriebselementen und Fertigungsstraßen geht. Durch diese kann eine exakte Anlage bei der Montage von schrägen Auflageflächen bis zu einem Neigungswinkel von ca. 4° erfolgen. Dabei dient die Kontermutter zur Sicherung einer vorgegebenen Einstellung. Sie zeichnen sich durch ihren großen Verstellweg von 10 mm bis 39 mm aus. Die statische Zusatzbelastung F1 steht nach Abzug der Vorspannkraft (Schraube 8.8, µ m = 0,125) von der Gesamtbelastung F zur Verfügung. Zubehör: K0691 Kugel-Ausgleichs-Scheiben. K0787 Hakenschlüssel mit Nase DIN 1810A erweitert.

• Ausführung 1: mit Kugel-Ausgleichsscheibe
• D1: M40x1,5
• D2=Außendurchmesser: 58
• D=Innendurchmesser: 26
• F kN: 148
• F1 kN: 20,3
• für Schraube: M24
• H max.: 102
• H min.: 79
• Kontermutter: mit Kontermutter
• M: 2,5
• N: 6
• UNSPSC Code: 31162800
• α: 4°
• ΔH: 23
