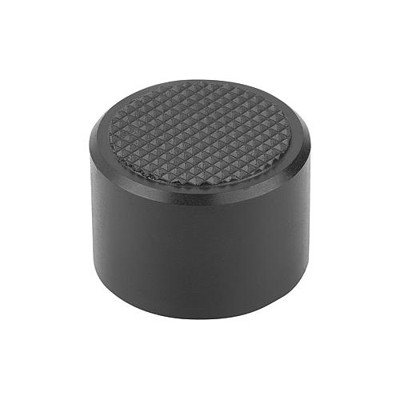

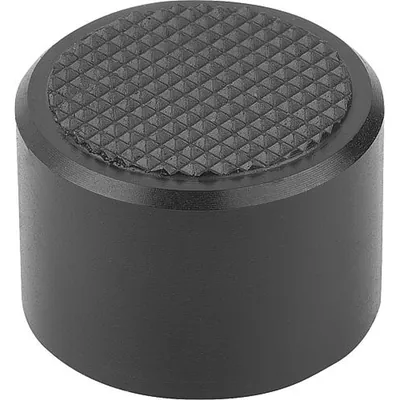

KIPP - PENDELAUFLAGE, SELBSTTÄTIG RÜCKSCHW., D1=28, FORM:F GRF GERIFFELT, VERGÜTUNGSSTAHL, KOMP:VERGÜTUNGSSTAHL

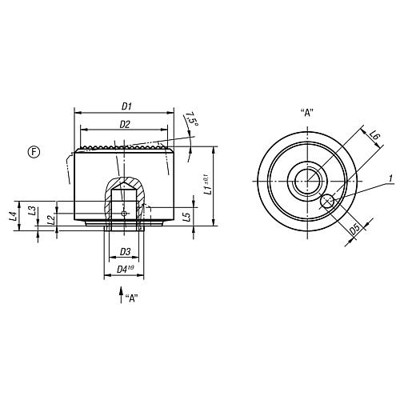

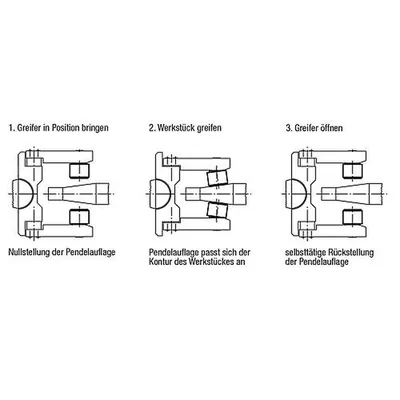

Werkstoff: Vergütungsstahl. Ausführung: gehärtet und brüniert. Hinweis: Die Pendelauflagen werden zum Stützen und Spannen von unbearbeiteten und bearbeiteten Werkstücken verwendet. Darüber hinaus dienen sie als Anschläge, Auflagen und Druckstücke im Vorrichtungs- und Werkzeugbau. Vorteile: - Ein eingebauter O-Ring verhindert das Eindringen von Schmutz und Fremdteilchen. - Die Spannauflage schwenkt nach dem Spannen selbsttätig in die Nullstellung zurück. - Hohe Belastbarkeit bei geringer Baugröße. Zeichnungshinweis: 1) Bohrung für Stift als Verdrehsicherung

• Ausführung 1: selbsttätig rückschwenkend
• Belastbarkeit max. kN (nur bei statischer Belastung): 90
• D1=Außendurchmesser: 28
• D2=Gewinde: M8
• D3: 23
• D4: 11
• D5: 3,3
• H1: 3,4
• H2: 1,3
• H=Höhe: 21,5
• L6: 7,5
• T1: 5
• T=Gewindetiefe: 8
