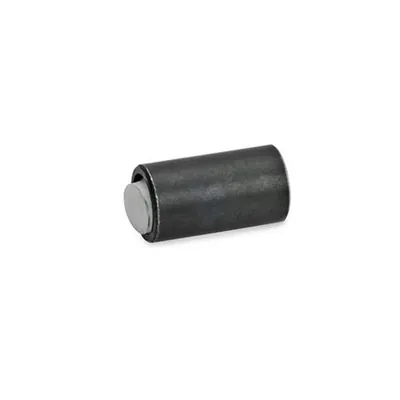

Ganter Norm® - Pendelelemente (709.7-10-12-K)
30,10 € inkl. MwSt
25,29 € exkl. MwSt
Preis pro Stück
GTIN: 4045525886643
Art.-Nr. V00000003134739
Hersteller-Nr. 709.7-10-12-K
Menge
Sichere Bezahlung
BESCHREIBUNG
Pendelelemente GN 709.7 werden u. a. im Vorrichtungsbau, beispielsweise zum Spannen von Werkstücken, als bewegliche Auflage oder als Anschlag verwendet. Die schwenkbare Kugel gleicht nicht parallele Anlageflächen bis zu 10° aus. Gegen weiteres Verdrehen ist sie gesichert.
Der O-Ring hält die Kugel in Position und verhindert gleichzeitig das Eindringen von Schmutz, wodurch eine lange Lebensdauer und eine gleichbleibende Beweglichkeit gegeben ist.

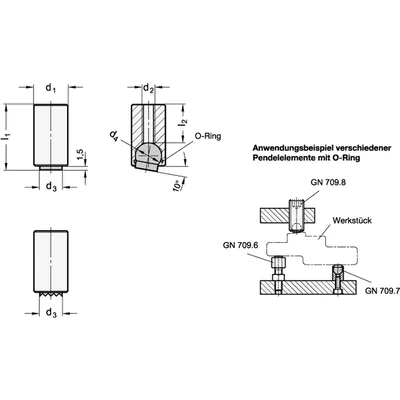

- Außendurchmesser d1: 10
- d3: 6
- d4 Kugel-Ø: 7
- Form K: 2
- Form R: 6
- Gewicht: 0.005 kg
- Gewinde: M 4
- l2: 4.1
- Länge l1: 12
- RoHS: Ja
- Statische Belastbarkeit Form B: 12
TECHNISCHE DATEN
Form
K - Kugel Kunststoff. Druckfläche plan
Werkstoff
ST - Stahl
