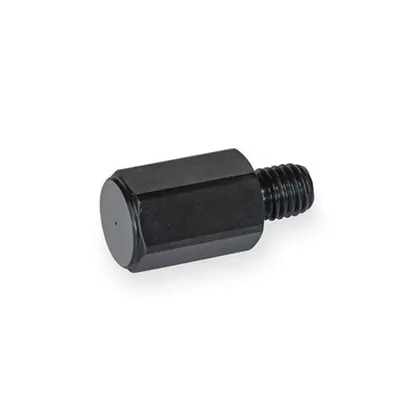

Ganter Norm® - Positionier- und Auflageelemente mit Gewindezapfen (408.1-ST-12-M8-G)

Positionier- und Auflageelemente GN 408.1 werden im Vorrichtungs- und Werkzeugbau z. B. zur Aufnahme und Positionierung von Werkstücken eingesetzt. Darüber hinaus ist die Verwendung als Anschlag, Drückstück oder Fuß möglich.

Die Form G eignet sich besonders für Anwendungen, bei denen die Auflageflächen in der Höhe möglichst präzise sein sollen. Bei unebenen oder schrägen Oberflächen z. B. an unbearbeiteten Bauteilen bietet die gewölbte Auflage der Form K besondere Vorteile.

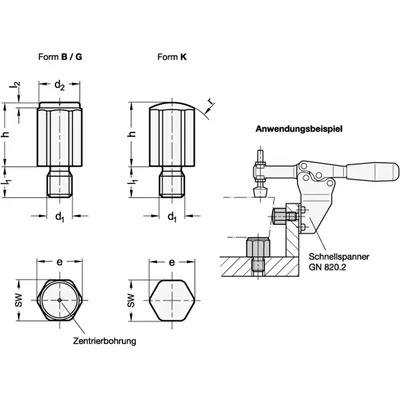

• d1: M 8
• d2: 13
• e: 14.3
• Gewicht: 0.017 kg
• h Form G Form B / K: 12
• l1: 10
• l2: 1
• RoHS: Ja
• sw: 13
