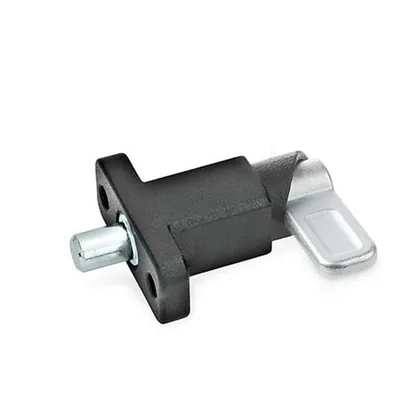

Ganter Norm® - Federriegel, Stahl, mit Anschraubflansch (722.2-12-20-B-SW)
11,25 € inkl. MwSt
9,45 € exkl. MwSt
Preis pro Stück
GTIN: 4045525679016
Art.-Nr. V00000003105535
Hersteller-Nr. 722.2-12-20-B-SW
Menge
Sichere Bezahlung
BESCHREIBUNG
Bei Federriegeln GN 722.2 wird der Raststift über die Kurve der Führung durch eine 180°-Drehung des Riegels eingezogen. Die Rastkerbe am oberen Ende der Kurve bewirkt, dass der Riegel gehalten wird wenn der Raststift zeitweise nicht vorstehen soll. Federriegel GN 722.2 in den Ausführungen ZB und SW sind für Anwendungen im Stahlbau konzipiert.
Die Maßtoleranzen zwischen Bolzen und Führung sind so gewählt, dass die Funktionssicherheit auch bei groben Anwendungen oder Verschmutzung gewährleistet ist.
Die Befestigung kann sehr flexibel gestaltet werden. Die Bohrungen mit Sechskant erlauben die Verwendung von Zylinderschrauben DIN 912 und Sechskantschrauben oder -muttern nach DIN 931 bzw. DIN 934.

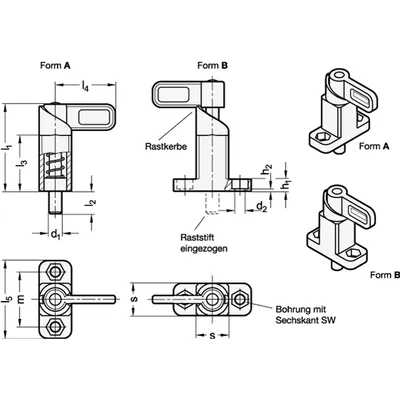

- Bolzendurchmesser d1: 12
- d2: 6.1
- Ende: 35
- Federdruck in N ≈ Anfang: 14
- Gewicht: 0.134 kg
- h1: 7.5
- h2: 1.5
- l1 ≈: 54
- l2: 14
- l3: 35
- l4: 37
- l5: 48
- m: 34
- RoHS: Ja
- sw: 10
- Vierkant s: 20
TECHNISCHE DATEN
Form
B - Riegelstellung parallel zu Befestigungsbohrungen
Werkstoff
ST - Stahl
Kontaktdaten Hersteller/Verantwortliche Person in der EU:
Otto Ganter GmbH & Co. KG Normteilefabrik, Triberger Straße 3, 78120 Furtwangen, Deutschland, info@ganternorm.com
