Ganter Norm® - Fuß-Klemmverbinder, Aluminium (166-V45-2-BL)
27,30 € inkl. MwSt
22,94 € exkl. MwSt
Preis pro Stück
GTIN: 4045525689688
Art.-Nr. V00000003103664
Hersteller-Nr. 166-V45-2-BL
Menge
Sichere Bezahlung
BESCHREIBUNG
Die Klemmbohrungen der Fuß-Klemmverbinder GN 166 sind unbearbeitet und für Konstruktionsrohre GN 990 bzw. DIN 2391, DIN 2395 und DIN 2462 ausgelegt.
Die Vierkant-Ausführungen sind auch zur Verwendung an Profilsystemen geeignet.
An den Schraubstellen z verkleinern die Zylinderschrauben den Querschnitt zum Klemmen.
Wenn werkzeuglos geklemmt werden soll, können die Zylinderschrauben, durch die in der Tabelle als Zubehör angegebenen verstellbaren Klemmhebel GN 911 ersetzt werden.

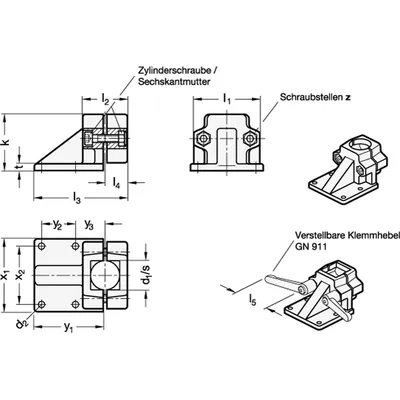

- d1 / s: V - Vierkant
- d2: 11
- Gewicht: 0.815 kg
- k Klemm- länge: 91
- l1: 98
- l2: 70
- l3: 145
- l4: 35
- RoHS: Ja
- t: 14
- Vierkant s: V 45
- x1: 115
- x2: 90
- y1: 108
- y2: 50
- y3: 45
- z Schraub- stellen: M10-60
- Zubehör empf. Klemmhebel GN 911 für z l5: 78 | 92
