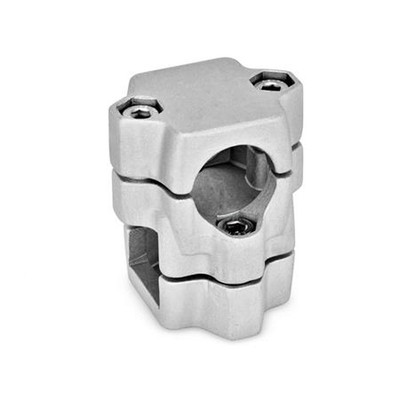

Ganter Norm® - Kreuz-Klemmverbinder, mehrteilig (134-B30-V30-60-2-BL)
Keine Artikel verfügbar
GTIN: 4045525001084
Art.-Nr. V00000003151508
Hersteller-Nr. 134-B30-V30-60-2-BL
Menge
Sichere Bezahlung
BESCHREIBUNG
Die Klemmbohrungen der Kreuz-Klemmverbinder GN 134 sind unbearbeitet und für Konstruktionsrohre GN 990 bzw. DIN 2391, DIN 2395 und DIN 2462 ausgelegt.
Die Vierkant-Ausführungen sind auch für Profilsysteme geeignet.
An den Schraubstellen z verkleinern die Zylinderschrauben den Querschnitt zum Klemmen.
Wenn werkzeuglos geklemmt werden soll, können die Zylinderschrauben, durch die in der Tabelle als Zubehör angegebenen verstellbaren Klemmhebel GN 911 ersetzt werden.

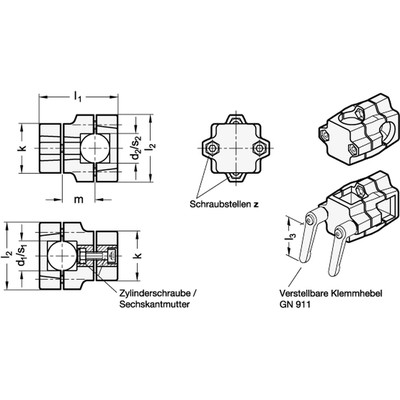

- d1 - s2: B30-V30
- d1/s1: B - Bohrung
- d2/s2: V - Vierkant
- Gewicht: 0.682 kg
- Klemmlänge k: 60
- l1: 109
- l2: 79
- m: 50
- RoHS: Ja
- z Schraub- stellen: M8-50
- Zubehör empf. Klemmhebel GN 911 für z l3: 63 | 78
