Ganter Norm® - Laschen-Klemmverbinder, Aluminium (276-B48-AV-2-SW)
26,13 € inkl. MwSt
21,96 € exkl. MwSt
Preis pro Stück
GTIN: 4045525686694
Art.-Nr. V00000003132854
Hersteller-Nr. 276-B48-AV-2-SW
Menge
Sichere Bezahlung
BESCHREIBUNG
Die Klemmbohrung der Laschen-Klemmverbinder GN 276 ist bearbeitet und für Konstruktionsrohre GN 990 bzw. DIN 2391, DIN 2395 und DIN 2462 ausgelegt.
An der Schraubstelle z verkleinert die Zylinderschraube den Bohrungsquerschnitt zum Klemmen. Wenn werkzeuglos geklemmt werden soll, kann die Zylinderschraube, durch einen in der Tabelle als Zubehör angegebenen verstellbaren Klemmhebel GN 911 ersetzt werden.
Laschen-Klemmverbinder GN 276 können mit Klemmverbindern GN 272, GN 274 und GN 278 zu Gelenk-Klemmverbindern kombiniert werden.

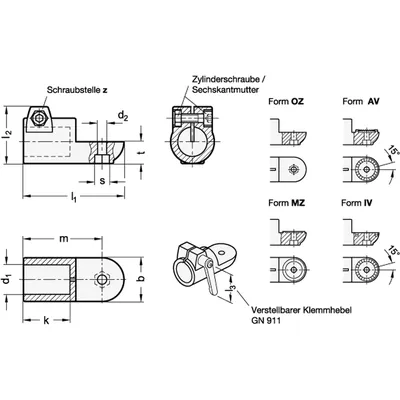

- b Laschen- breite: 65
- Bohrung d1: B 48
- d2: 10.5
- Gewicht: 0.665 kg
- k: 74
- l1: 148
- l2: 77.5
- m: 115
- RoHS: Ja
- s: 17
- t: 32.5
- z Schraub- stelle: M10-50
- Zubehör empf. Klemmhebel GN 911 für z l3: 78 | 92
TECHNISCHE DATEN
Form
AV - mit Außenverzahnung
Kennziffer
2 - mit Edelstahl-Zylinderschraube ISO 4762
Werkstoff
AL - Aluminium
Herstellerinformationen
Kontaktdaten Hersteller/Verantwortliche Person in der EU:
Otto Ganter GmbH & Co. KG Normteilefabrik, Triberger Straße 3, 78120 Furtwangen, Deutschland, info@ganternorm.com
