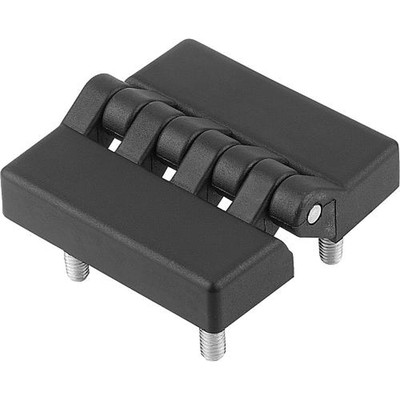

KIPP - SCHARNIER MIT BEFESTIGUNGSSCHRAUBE 64X64, THERMOPLAST SCHWARZ, A1=20, A2=20, A3=32, A4=32 (K1006.08322020)

Werkstoff: Thermoplast glasfaserverstärkt. Achse Stahl. Ausführung: Scharnier schwarz. Achse verzinkt. Bestellbeispiel: K1006.05241515 Hinweis: Bei den angegebenen Belastungswerten der Scharniere handelt es sich um unverbindliche Richtwerte ohne Berücksichtigung von Sicherheitsfaktoren und unter Ausschluss jeglicher Haftung. Die angegebenen Werte dienen ausschließlich der Information und stellen keine rechtsverbindliche Zusicherung von Eigenschaften dar. Die Belastungswerte werden unter Laborbedingungen ermittelt. Ob das Scharnier für die jeweilige Anwendung geeignet ist, muss jeder Anwender individuell ermitteln. Unterschiedlichste Werkstoffe, an denen die Scharniere befestigt werden und Arten der Befestigung, Witterungsbedingungen sowie Verschleiß können die ermittelten Werte beeinflussen.

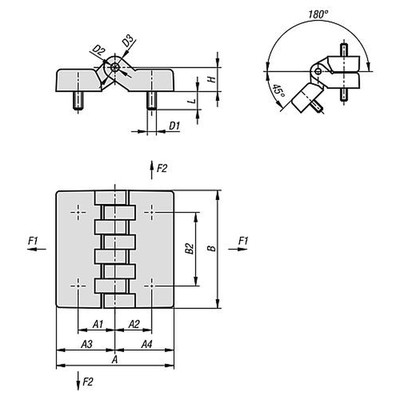

• A1=Bohrungsabstand links: 20
• A2=Bohrungsabstand rechts: 20
• A3=Flügellänge links: 32
• A4=Flügellänge rechts: 32
• A=Länge: 64
• Ausführung 1: mit Befestigungsschraube
• B2: 40
• B=Breite: 64
• D1: M8
• D2: 5
• D3: 12
• F1 N: 4120
• F2 N: 1760
• H: 13
• L: 20
• RoHS: true
