Ganter Norm® - Scharniere, für Aluminiumprofile / Flächenelemente, dreiteilig (2295-72-335-A-C-EL)
27,43 € inkl. MwSt
23,05 € exkl. MwSt
Preis pro Stück
GTIN: 4045525534315
Art.-Nr. V00000003152977
Hersteller-Nr. 2295-72-335-A-C-EL
Menge
Sichere Bezahlung
BESCHREIBUNG

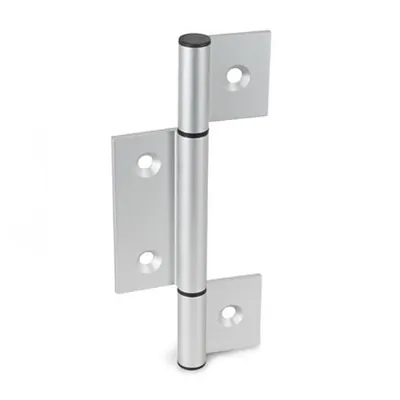

Scharniere GN 2295 sind aus gezogenem Aluminiumprofil hergestellt und werden z. B. an Türen und Klappen eingesetzt.
Scharniere der Form A ermöglichen aufgrund der außenliegenden Scharnierflügel eine Montage mit sehr kleinem Türspalt. Die Form I wird im Türspalt befestigt, wodurch die Befestigungsschrauben bei geschlossener Tür unzugänglich sind und somit vor Vandalismus schützen.
Die Scharniere werden lose geliefert und müssen gemäß beiliegender Anleitung montiert werden. Dank des modularen Aufbaus und des erhältlichen Zubehörs lassen sich beliebige Scharnierkombinationen, bei Bedarf auch durch Kürzen der Mittelflügel, realisieren.

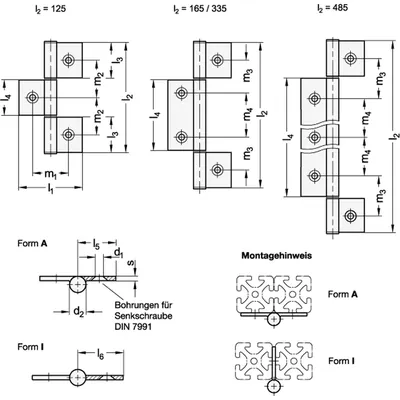

- d1: 6.6
- d2: 14
- Gewicht: 0.222 kg
- Kennzeichen: C - mit Senkbohrungen
- l1 (Form A): 72
- l2: 335
- l3: 40
- l4: 250
- l5: 36
- m1 Form A: 40.8
- m3: 72.5
- m4: 150
- RoHS: Ja
- s: 3.5
TECHNISCHE DATEN
Form
A - Scharnierflügel außenliegend
Werkstoff
AL - Aluminium
