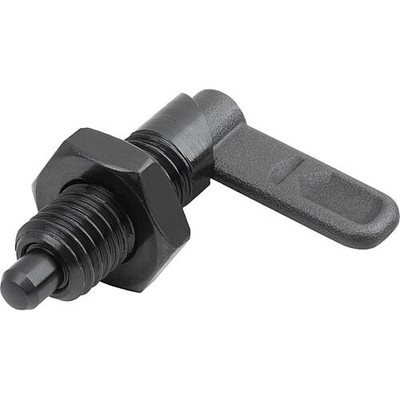

KIPP - SPERRRIEGEL, D=8, M20X1,5, FORM:B M. GEWINDEHÜLSE, M. MUTTER, STAHL BRÜNIERT

Sperrriegel werden dort eingesetzt, wo eine Veränderung der Arretierstellung durch Querkräfte verhindert werden soll. Durch Drehen des Riegels um 180° wird der Arretierstift eingezogen, somit kann die Arretierstellung verändert werden. Die Rastkerbe bewirkt, dass der Riegel in dieser Stellung gehalten wird und damit der Arretierstift eingezogen bleibt. Werkstoff: Riegel 1.0503. Gewindehülse und Arretierstift Automatenstahl. Druckfeder 1.4310. Ausführung: Gewindehülse und Riegel brüniert. Arretierstift gehärtet, geschliffen und brüniert. Druckfeder blank. Vorteile: Durch Drehen des Riegels um 180° wird der Arretierstift eingezogen. Montage über des Außengewinde. Auf Anfrage: Sonderausführungen. Zubehör: Haltestücke K0638. Positionierbuchsen K1290, K1839, K1840.

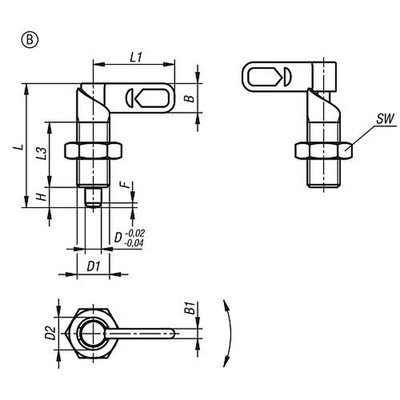

• B: 18
• B1: 6
• D1: M20x1,5
• D2: 20
• D=Arretierstiftdurchmesser: 8
• F x 30°: 2,3
• Federkraft Anfang F1 ca. N: 20
• Federkraft Ende F2 ca. N: 60
• H: 12
• Kontermutter: mit Kontermutter
• L: 71
• L1=Grifflänge: 50
• L3: 35
• RoHS: true
• SW: 30
• UNSPSC Code: 31162800
