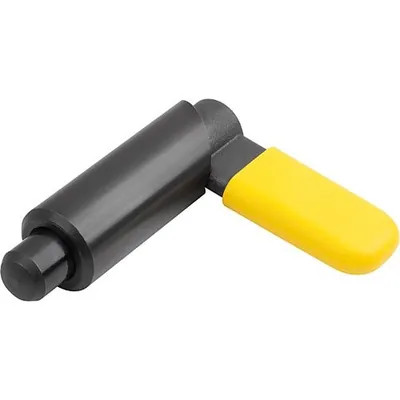

KIPP - SPERRRIEGEL GLATTE AUSFÜHRUNG, D=10, D1=16, FORM:F MIT HÜLSE, GLATT UND KAPPE, STAHL BRÜNIERT, KOMP:THERMOPLAST (K1670.09101616)

Sperrriegel werden dort eingesetzt, wo eine Veränderung der Arretierstellung durch Querkräfte verhindert werden soll. Durch Drehen des Riegels um 180° wird der Arretierstift eingezogen, somit kann die Arretierstellung verändert werden. Die Rastkerbe bewirkt, dass der Riegel in dieser Stellung gehalten wird und damit der Arretierstift eingezogen bleibt. Werkstoff: Riegel 1.0503. Hülse 1.0403. Arretierstift 1.0718. Druckfeder 1.4310. Riegelkappe Thermoplast PA. Ausführung: Hülse und Riegel brüniert. Arretierstift gehärtet, geschliffen und brüniert. Druckfeder blank. Riegelkappe in verschiedenen Farben: - schwarzgrau RAL 7021 - reinorange RAL 2004 - rapsgelb RAL 1021 - verkehrsrot RAL 3020 - signalgrün RAL 6032 - verkehrsblau RAL 5017 - lichtgrau RAL 7035 Hinweis: Wird der Sperrriegel angeschweißt sollte die Hülse geheftet werden, damit die Feder aufgrund hoher Temperaturen nicht thermisch geschädigt wird. Vorteile: Durch Drehen des Riegels um 180° wird der Arretierstift eingezogen. Wahlweise mit farbigen Riegelkappen aus Kunststoff. Glatte Hülse, Verbindungsmöglichkeit über Passhülse. Auf Anfrage: Sonderausführungen. Zubehör: Positionierbuchsen K1290.

• Ausführung 1: glatte Ausführung
• B: 16,6
• B1: 7
• D1: 16
• D=Arretierstiftdurchmesser: 10
• F x 30°: 2,8
• Federkraft Anfang F1 ca. N: 15
• Federkraft Ende F2 ca. N: 35
• H: 10
• L: 62,8
• L1=Grifflänge: 41,5
• RoHS: true
• UNSPSC Code: 31162800
