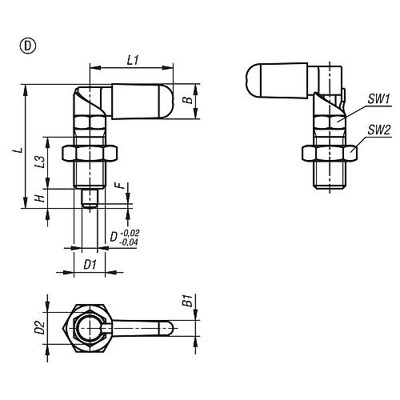

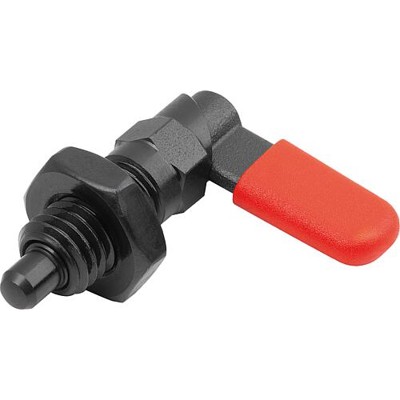

KIPP - SPERRRIEGEL MIT ANSCHLAG, RECHTS, D=10, M20X1,5, FORM:D M. GEW.HÜLSE/MUTTER/KAPPE, STAHL BRÜNIERT,

Sperrriegel werden dort eingesetzt, wo eine Veränderung der Arretierstellung durch Querkräfte verhindert werden soll. Durch Drehen des Riegels um 180° wird der Arretierstift eingezogen, somit kann die Arretierstellung verändert werden. Die Rastkerbe bewirkt, dass der Riegel in dieser Stellung gehalten wird und damit der Arretierstift eingezogen bleibt. Durch einen 180°-Anschlag wird das Überspringen der Rastkerbe und somit ein erneutes Ausfahren des Arretierstiftes verhindert. Mit Auswahl der Anschlagseite (links, rechts) wird die Drehrichtung des Riegels definiert. Werkstoff: Riegel 1.0503. Gewindehülse und Arretierstift Automatenstahl. Druckfeder 1.4310. Riegelkappe Thermoplast PA. Ausführung: Gewindehülse und Riegel brüniert. Arretierstift gehärtet, geschliffen und brüniert. Druckfeder blank. Riegelkappe in verschiedenen Farben: - schwarzgrau RAL7021 - reinorange RAL 2004 - rapsgelb RAL 1021 - verkehrsrot RAL 3020 - signalgrün RAL 6032 - verkehrsblau RAL 5017 - lichtgrau RAL 7035 Vorteile: Durch Drehen des Riegels um 180° wird der Arretierstift eingezogen. Wahlweise mit farbigen Riegelkappen aus Kunststoff. 180°-Anschlag mit einseitiger Drehrichtung. Auf Anfrage: Sonderausführungen. Zubehör: Haltestücke K0638. Positionierbuchsen K1290, K1839, K1840. Zeichnungshinweis: 1) Anschlag links 2) Anschlag rechts
