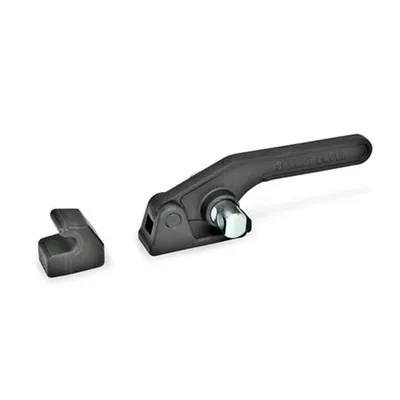

Ganter Norm® - Verschlussspanner, schwere Ausführung (852-1700-TS)
77,67 € inkl. MwSt
65,27 € exkl. MwSt
Preis pro Stück
GTIN: 4045525425408
Art.-Nr. V00000003105784
Hersteller-Nr. 852-1700-TS
Menge
Sichere Bezahlung
BESCHREIBUNG
Verschlussspanner GN 852 stellen eine schwere, massive Ausführung dar, welche für sehr hohe Haltekräfte eingesetzt werden, wie sie z.B. bei Schäumformen auftreten.
Der Zugbügel kann innerhalb des Verstellweges justiert werden.
Neben den obigen Standardabmessungen der Zugbügel werden unter GN 951.2 weitere Ausführungen angeboten.

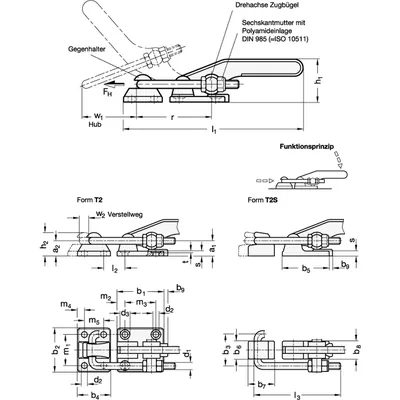

- a1: 22
- a2: 21
- b1: 68
- b2: 64
- b3: 46
- b4: 48
- b5: 68
- b6: 26.5
- b7: 38
- b8: 28
- b9: 6
- d1: M 10
- d2: 8.5
- d3: 14
- FH in N Haltekraft: 17000
- Form T / T2: 223
- Gewicht: 0.750 kg
- Größe: 1700
- h1 ≈: 55
- h2: 34.5
- l1 ≈ Form T2S / TS: 218
- l2 min.: 33
- l3 ≈: 129
- m1: 45
- m2: 11.5
- m3: 45
- m4: 10
- m5: 28
- r ≈ bei w2 = 0: 96
- RoHS: Ja
- s: 7
- t: 2
- w1 Hub: 54
- w2 ≈ Verstellweg: 15
TECHNISCHE DATEN
Form
TS - zum Anschweißen. ohne Zugbügel. mit Gegenhalter
Werkstoff
ST - Stahl
