Ganter Norm® - Schaltgriffe, Kunststoff, Buchse Edelstahl (623.5-46-B12-DBL)
18,10 € inkl. MwSt
15,21 € exkl. MwSt
Preis pro Stück
GTIN: 4045525927292
Art.-Nr. V00000003124723
Hersteller-Nr. 623.5-46-B12-DBL
Menge
Sichere Bezahlung
BESCHREIBUNG
Design und Handhabung der Schaltgriffe GN 623.5 entsprechen den Ansprüchen der Produktfamilie Ergostyle®.
Die Abdeckkappe verdeckt Befestigungselemente (siehe Montagebeispiele), sowie vor- oder zurückstehende Wellen.

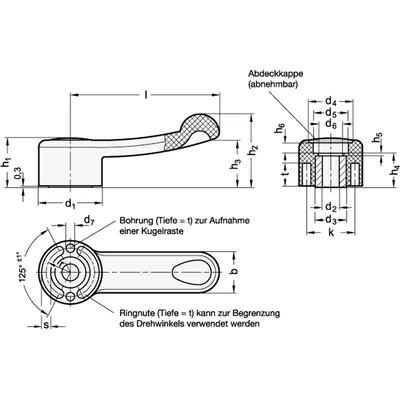

- b: 29
- Bohrungskennzeichen: B - ohne Nabennut
- d2 (Bohrung): 12
- d3: 22
- d4: 31.5
- d5: 25.5
- d6: 17
- d7: 6
- Farbe der Abdeckkappe: DBL - blau, RAL 5024, matt
- filtercolumn (Vierkant): B 12
- Gewicht: 0.118 kg
- h1: 35
- h2: 54
- h3: 36
- h4: 24
- h5: 2
- h6: 8
- k: 32
- l: 110
- r: 17.5
- RoHS: Ja
- s: 6.5
- Schalthebeldurchmesser d1: 46
- t: 15.5
TECHNISCHE DATEN
Werkstoff
PA - Kunststoff
Herstellerinformationen
Kontaktdaten Hersteller/Verantwortliche Person in der EU:
Otto Ganter GmbH & Co. KG Normteilefabrik, Triberger Straße 3, 78120 Furtwangen, Deutschland, info@ganternorm.com
