KIPP - HANDRAD D1=125, PASSBOHRUNG D2=14H7, GR.3, THERMOPLAST, KOMP:THERMOPLAST, GRIFF UMLEGBAR

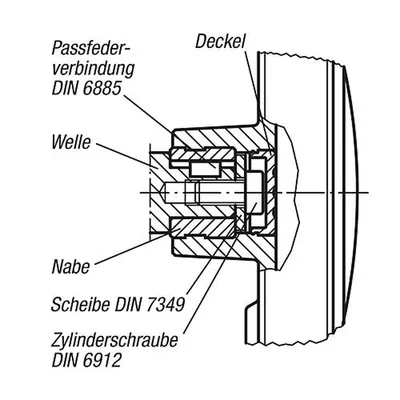

Werkstoff: Ausführung: Thermoplast schwarzgrau. Stahlteile brüniert. Edelstahl blank. Bestellbeispiel: K0258.108008 Hinweis: Die Abdeckung der Nabe wird unmontiert mitgeliefert. Die Handräder können durch Querverstiftung oder mittels einer Zylinderschraube DIN 6912 und einer Scheibe DIN 7349 axial durch eine Passfederverbindung auf der Welle befestigt werden. Bei den Ausführungen mit Querbohrung erfolgt die Befestigung mit dem eingeschraubten Gewindestift ISO 4027 (DIN 914). Anbaubeispiel siehe K0256.

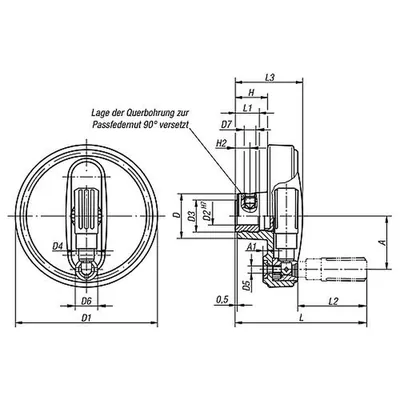

• A: 47,5
• A1: 4
• Ausführung 1: Passbohrung
• D: 35
• D1=Außendurchmesser: 125
• D2=Befestigungsbohrung: 14H7
• D3: 25
• D4: 20
• D5: M6
• D6: 20
• H: 23,3
• L: 108,8
• L1: 18,5
• L2: 59,5
• L3=Höhe: 52,1
