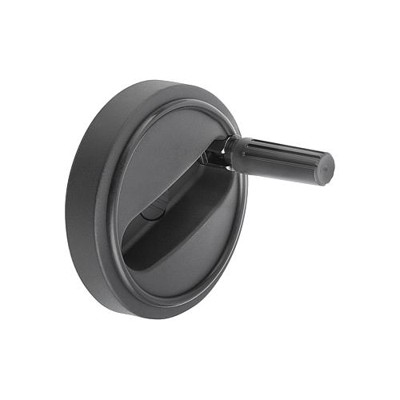

KIPP - HANDRAD D1=80, PASSBOHRUNG D2=12H7, GR.1, THERMOPLAST, KOMP:THERMOPLAST, SICHERHEITSGRIFF

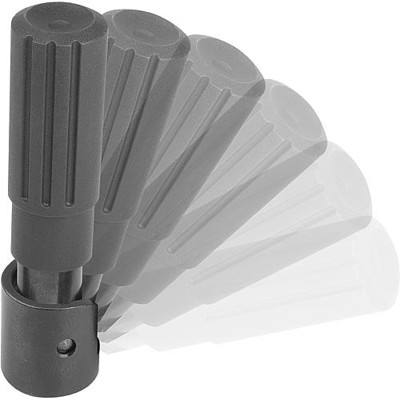

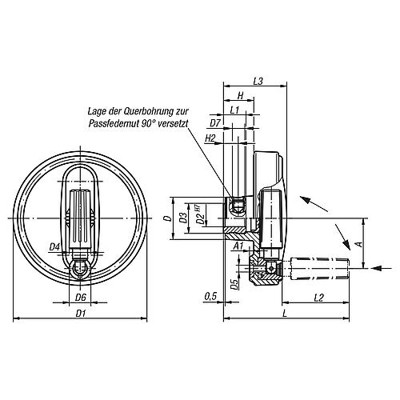

Werkstoff: Radkörper und Griff Thermoplast, schwarzgrau. Ausführung: Stahlteile brüniert. Bestellbeispiel: K0259.108008 Hinweis: Die Abdeckung der Nabe wird unmontiert mitgeliefert. Die Handräder können durch Querverstiftung oder mittels einer Zylinderschraube DIN 6912 und einer Scheibe DIN 7349 axial durch eine Passfederverbindung auf der Welle befestigt werden. Um den Sicherheits-Zylindergriff in die Bedienungsstellung zu bringen, sind zwei Stellvorgänge auszuführen: - Griff um die Drehachse bis zum Anschlag schwenken (90°). - Griff in axialer Richtung in die Arretierstellung drücken. In eingedrückter Stellung kann am bequemsten per Zufassungsgriff gekurbelt werden. Das selbsttätige Rückschwenken erfolgt nach dem Loslassen. Bei den Ausführungen mit Querbohrung erfolgt die Befestigung mit dem eingeschraubten Gewindestift ISO 4027 (DIN 914). Anbauhinweise siehe K0256.
