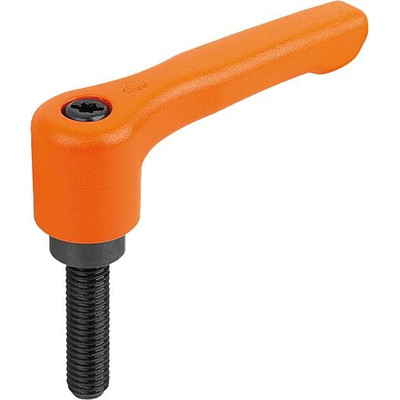

KIPP - KLEMMHEBEL FLACH GR.2 M10X55, ZINK ORANGE RAL2004 STRUKTURMATT, KOMP:STAHL BRÜNIERT

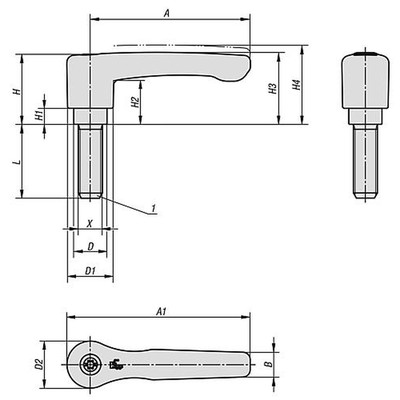

Werkstoff: Griffhebel aus Zinkdruckguss nach DIN EN 12844. Stahlteile Festigkeitsklasse 5.8. Ausführung: Griffhebel kunststoffbeschichtet. Stahlteile brüniert. Bestellbeispiel: K0737.2061X15 (Länge L mit angeben) Hinweis: Bei L ≥ 60 mm beträgt die Gewindelänge 60 mm. Auf Anfrage: Weitere Außengewinde, Schraubenlängen, Farben sowie Sonderausführungen. Maß "H1" auf Wunsch in anderen Längen gegen Aufpreis lieferbar. Zeichnungshinweis: 1) Kegelkuppe DIN EN ISO 4753

• A1=Grifflänge: 74,5
• A=Grifflänge: 65
• Ausführung 1: flach
• B: 10,1
• D: 13,5
• D1: 18,5
• D2: 19,1
• H: 28,5
• H1: 6,5
• H2: 17,8
• H3=Griffhöhe: 29,2
• H4: 32,2
• L=Gewindelänge: 55
• RoHS: true
• UNSPSC Code: 31161600
• X=Gewinde: M10
