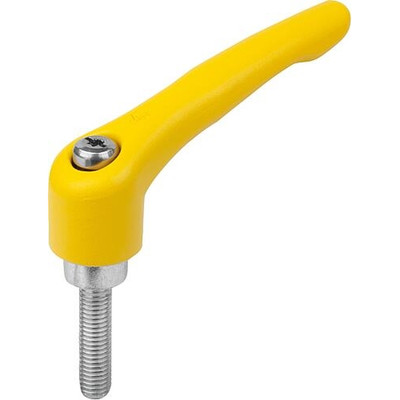

KIPP - KLEMMHEBEL GR.0 M05X35, ZINK GELB RAL1021 STRUKTURMATT, KOMP:STAHL BLAU-PASSIVIERT
4,49 € inkl. MwSt
3,77 € exkl. MwSt
Preis pro Stück
GTIN: 4059245802203
Art.-Nr. V00000003655935
Hersteller-Nr. K1659.005183X35
Menge
Sichere Bezahlung
BESCHREIBUNG
Werkstoff: Griffhebel aus Zinkdruckguss nach DIN EN 12844. Stahlteile Festigkeitsklasse 5.8. Ausführung: Griffhebel kunststoffbeschichtet. Stahlteile blau passiviert. Hinweis: Bei L ≥ 60 mm beträgt die Gewindelänge 60 mm. Auf Anfrage: Weitere Innengewinde, Farben sowie Sonderausführungen. Maß "H1" auf Wunsch in anderen Längen gegen Aufpreis lieferbar. Zeichnungshinweis: 1) Kegelkuppe DIN EN ISO 4753
- A1=Grifflänge: 37
- A=Grifflänge: 30
- B: 7
- D: 10
- D1: 13
- D2: 14
- H: 24,5
- H1: 4
- H2: 14,5
- H3=Griffhöhe: 30
- H4: 33
- L=Gewindelänge: 35
- RoHS: true
- UNSPSC Code: 31161600
- X=Gewinde: M5
TECHNISCHE DATEN
Größe
0
