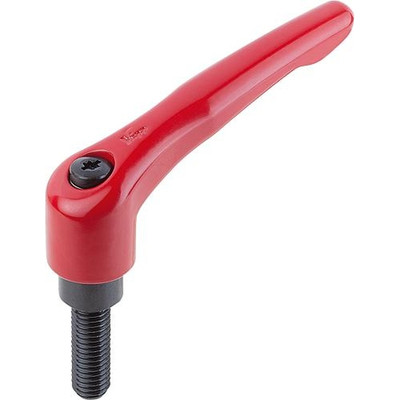

KIPP - KLEMMHEBEL GR.2 M06X45, ZINK ROT RAL3003 SEIDENMATT, KOMP:STAHL BRÜNIERT

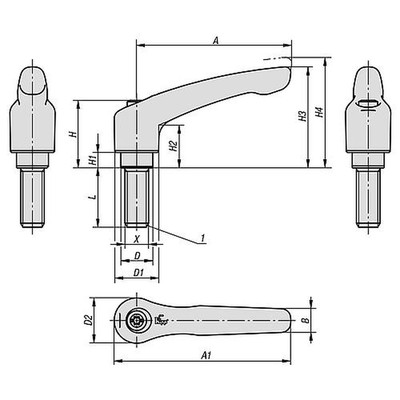

Werkstoff: Griffhebel aus Zinkdruckguss nach DIN EN 12844. Stahlteile Festigkeitsklasse 5.8. Ausführung: Griffhebel kunststoffbeschichtet. Stahlteile brüniert. Bestellbeispiel: K0122.0041X10 (Klemmhebel schwarz seidenmatt; Länge L mit angeben) Auf Anfrage: Weitere Außengewinde, Schraubenlängen, Farben sowie Sonderausführungen. Maß "H1" auf Wunsch in anderen Längen gegen Aufpreis lieferbar. Zeichnungshinweis: 1) Kegelkuppe DIN EN ISO 4753

• A1=Grifflänge: 74,5
• A=Grifflänge: 65
• B: 9,5
• D: 13,5
• D1: 18,5
• D2: 19
• H: 28,5
• H1: 6,5
• H2: 17,5
• H3=Griffhöhe: 42,5
• H4: 45,5
• L=Gewindelänge: 45
• RoHS: true
• X=Gewinde: M6
