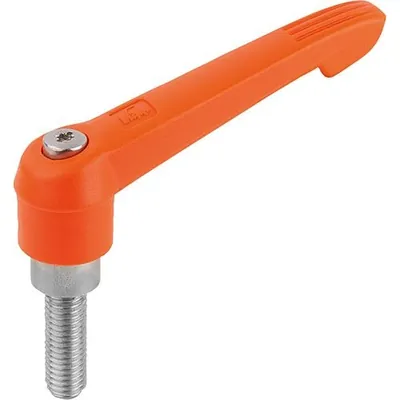

KIPP - KLEMMHEBEL GR.2 M10X25, KUNSTSTOFF ORANGE RAL2004, KOMP:EDELSTAHL

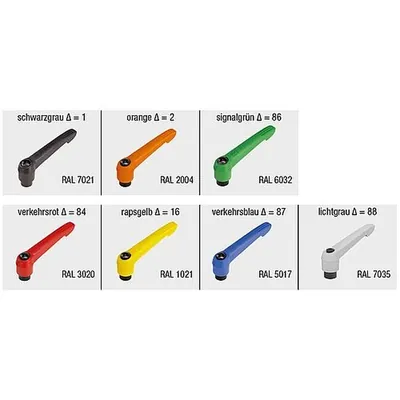

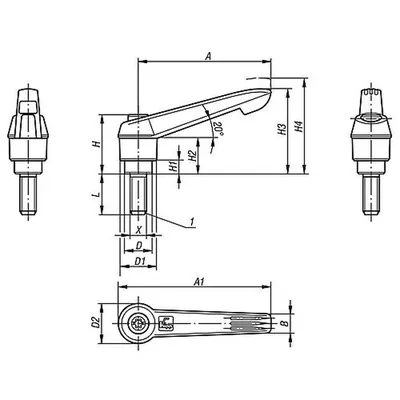

Werkstoff: Griffhebel aus glasfaserverstärktem Kunststoff mit Zahnring aus Zinkdruckguss. Stahlteile Edelstahl, 1.4305. Ausführung: Stahlteile blank. Bestellbeispiel: K0270.1051X20 (Klemmhebel schwarzgrau; Länge L mit angeben) Hinweis: Δ An dieser Stelle die gewünschte Klemmhebelfarbe einfügen. Bei L ≥ 60 mm beträgt die Gewindelänge 60 mm. Auf Anfrage: Weitere Außengewinde, Schraubenlängen sowie Sonderausführungen. Maß "H1" auf Wunsch in anderen Längen gegen Aufpreis lieferbar. Zeichnungshinweis: 1) Kegelkuppe DIN EN ISO 4753

• A1=Grifflänge: 75
• A=Grifflänge: 65
• B: 9,5
• D: 13,5
• D1: 18
• D2: 19,5
• H: 28,5
• H1: 6,5
• H2: 17,5
• H3=Griffhöhe: 41,5
• H4: 45,5
• L=Gewindelänge: 25
• RoHS: true
• X=Gewinde: M10
