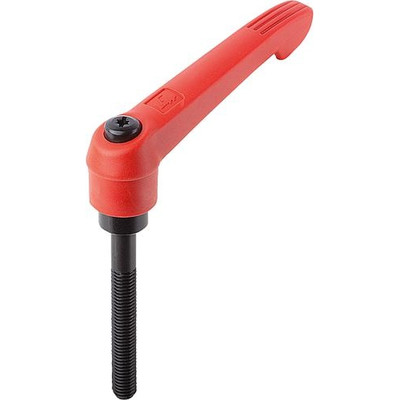

KIPP - KLEMMHEBEL GR.3 M08X60, KUNSTSTOFF ROT RAL3020, KOMP:STAHL
4,96 € inkl. MwSt
4,17 € exkl. MwSt
Preis pro Stück
GTIN: 4059245106707
Art.-Nr. V00000001744856
Hersteller-Nr. K0269.30884X60
Menge
Sichere Bezahlung
BESCHREIBUNG

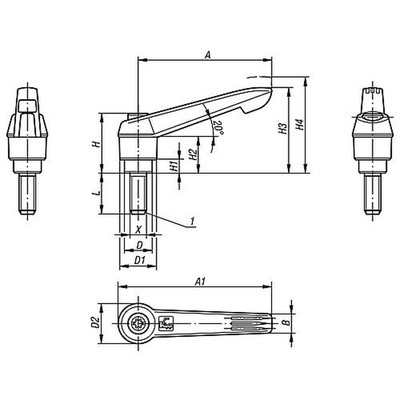

Werkstoff: Griffhebel aus glasfaserverstärktem Kunststoff mit Zahnring aus Zinkdruckguss. Stahlteile Festigkeitsklasse 5.8. Ausführung: Stahlteile brüniert. Bestellbeispiel: K0269.1051X40 (Klemmhebel schwarzgrau; Länge L mit angeben) Hinweis: Δ An dieser Stelle die gewünschte Klemmhebelfarbe einfügen. Bei L ≥ 60 mm beträgt die Gewindelänge 60 mm. Auf Anfrage: Weitere Außengewinde, Schraubenlängen sowie Sonderausführungen. Maß "H1" auf Wunsch in anderen Längen gegen Aufpreis lieferbar. Zeichnungshinweis: 1) Kegelkuppe DIN EN ISO 4753
- A1=Grifflänge: 91,5
- A=Grifflänge: 80
- B: 11
- D: 16
- D1: 21,5
- D2: 23
- H: 37
- H1: 10
- H2: 24
- H3=Griffhöhe: 53,5
- H4: 58
- L=Gewindelänge: 60
- RoHS: true
- X=Gewinde: M8
TECHNISCHE DATEN
Größe
3
