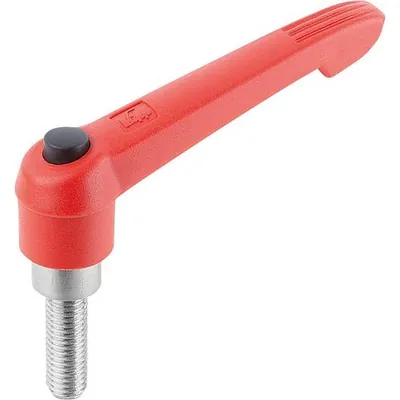

KIPP - KLEMMHEBEL MIT DRUCKKNOPF GR.4 M12X60 KUNSTSTOFF, ROT RAL3020, KOMP:EDELSTAHL, SCHWARZGRAU RAL7021

Werkstoff: Griffhebel aus glasfaserverstärktem Kunststoff mit Zahnring aus Zinkdruckguss. Stahlteile Edelstahl 1.4305. Druckknopf Kunststoff (POM). Ausführung: Stahlteile blank. Bestellbeispiel: K0270.71105X10 (Klemmhebel schwarzgrau, Druckknopf verkehrsrot; Länge L mit angeben) Hinweis: ∆ An dieser Stelle die gewünschte Klemmhebelfarbe einfügen. Die Standardfarben sind: Klemmhebel schwarzgrau, Druckknopf verkehrsrot. Klemmhebel orange, Druckknopf schwarzgrau. Klemmhebel verkehrsrot, Druckknopf schwarzgrau. Bei L ≥ 60 mm beträgt die Gewindelänge 60 mm. Auf Anfrage: Weitere Außengewinde, Schraubenlängen sowie Sonderausführungen. Maß "H1" auf Wunsch in anderen Längen gegen Aufpreis lieferbar. Zeichnungshinweis: 1) Kegelkuppe DIN EN ISO 4753

• A: 95
• A1=Grifflänge: 109
• Ausführung 1: mit Druckknopf
• B: 13
• D: 19
• D1: 25,5
• D2: 27,5
• H: 44,6
• H1: 10
• H2: 26
• H3=Griffhöhe: 61
• H4: 66
• L=Gewindelänge: 60
• RoHS: true
• UNSPSC Code: 31161600
• X=Gewinde: M12
