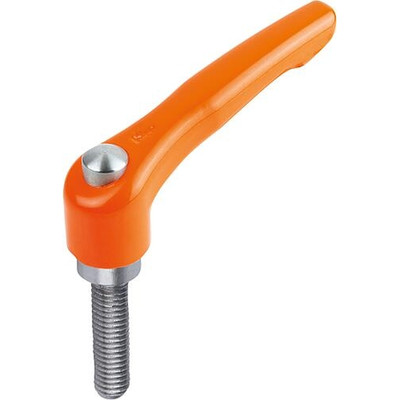

KIPP - KLEMMHEBEL MIT SCHUTZKAPPE GR.2 M06X50, ZINK ORANGE RAL2004 KUNSTSTOFFBESCHICHTET, KOMP:EDELSTAHL
9,29 € inkl. MwSt
7,81 € exkl. MwSt
Preis pro Stück
GTIN: 4059245098767
Art.-Nr. V00000002085593
Hersteller-Nr. K0123.92062X50
Menge
Sichere Bezahlung
BESCHREIBUNG

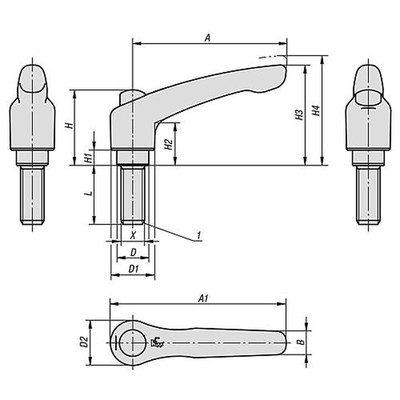

Werkstoff: Griffhebel aus Zinkdruckguss nach DIN EN 12844. Stahlteile Edelstahl 1.4305. Schutzkappe aus Edelstahl 1.4305. Ausführung: Griffhebel kunststoffbeschichtet Stahlteile blank. Bestellbeispiel: K0123.92081X30 (Länge L mit angeben) Hinweis: Es werden serienmäßig geliefert: orange RAL 2004. Bei L ≥ 60 mm beträgt die Gewindelänge 60 mm. Auf Anfrage: Weitere Außengewinde, Schraubenlängen, Farben sowie Sonderausführungen. Maß "H1" auf Wunsch in anderen Längen gegen Aufpreis lieferbar. Zeichnungshinweis: 1) Kegelkuppe DIN EN ISO 4753
- A1=Grifflänge: 74,5
- A=Grifflänge: 65
- Ausführung 1: mit Schutzkappe
- B: 9,5
- D: 13,5
- D1: 18,5
- D2: 19
- H: 32
- H1: 6,5
- H2: 17,5
- H3=Griffhöhe: 42,5
- H4: 45,5
- L=Gewindelänge: 50
- RoHS: true
- X=Gewinde: M6
TECHNISCHE DATEN
Größe
2
