Ganter Norm® - Rasthebel, Stahl (215-54-K12-A)

Mit Rasthebeln GN 215 können Wellen um bestimmte Winkel verstellt und arretiert werden. Zum Verstellen wird der Hebelarm gegen Federkraft aus der Rastkerbe gehoben (Einhandbedienung).

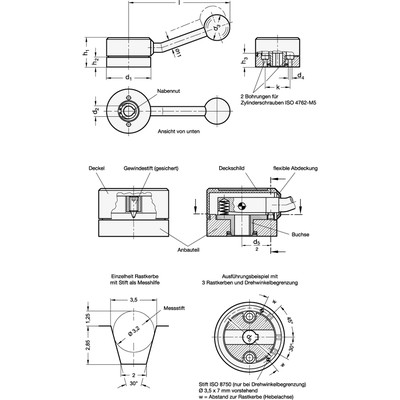

Eine Drehwinkelbegrenzung kann mit zwei Anschlagstiften erzielt werden (siehe Skizze).

Die Buchse ist durch Passfeder / Nabennut mit der Welle verbunden.

Das Anbauteil ist feststehend, am Maschinenkörper durch zwei Schrauben (M5) befestigt.

Der Hebelarm mit dem Raststift stellt die Verbindung zwischen feststehendem Anbauteil und der Welle her.

Die Rastkerben sind durch den Deckel gegen Späne und dergleichen geschützt. Der Deckel wird von Hand aufgedrückt, elastische Segmente rasten in eine Rille ein. Zur Demontage kann er mit einem Schraubendreher abgehoben werden.

• Außendurchmesser d1: 54
• Bohrung d2: K 12
• Bohrung filtercolumn: B 10
• Bohrung filtercolumn1: B 12
• d3: 32
• d4: 5.2
• d5: 44.5
• Gewicht: 0.466 kg
• h1: 37
• h2: 13
• h3 max. Zapfenlänge: 16.5
• k: 30
• Länge l: 122
• RoHS: Ja
• w: 22°
