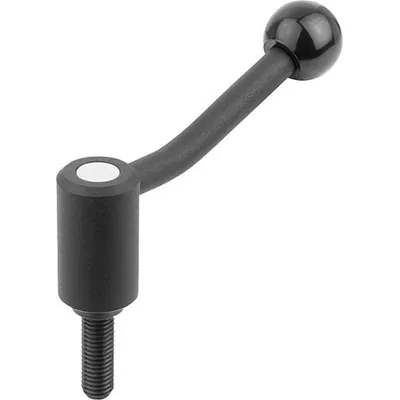

KIPP - SPANNHEBEL GR.4 M16X50, A=128,5, FORM:20°, STAHL KUNSTSTOFFBESCHICHTET, KOMP:KUNSTSTOFF
26,67 € inkl. MwSt
22,41 € exkl. MwSt
Preis pro Stück
GTIN: 4059245074433
Art.-Nr. V00000001745225
Hersteller-Nr. K0108.4161X50
Menge
Sichere Bezahlung
BESCHREIBUNG
Werkstoff: Stahlteile Festigkeitsklasse 5.8. Kunststoffkugelknopf schwarz. Ausführung: kunststoffbeschichtet mit Feinstruktur, schwarz. Auf Anfrage: Weitere Außengewinde, Schraubenlängen und Sonderausführungen. Maße "H1" und "A" auf Wunsch in anderen Längen gegen Aufpreis lieferbar. Zeichnungshinweis: 1) Kegelkuppe DIN EN ISO 4753
- A2: 15
- A=Grifflänge: 128,5
- D: 30
- D1: 41
- D2: 32
- D3: 13
- Festigkeitsklasse: 5.8
- H: 68,5
- H1: 7,5
- H2: 56,5
- H3: 89,5
- H4: 76,5
- L=Gewindelänge: 50
- RoHS: true
- X=Gewinde: M16
TECHNISCHE DATEN
Befestigungsart
Außengewinde
Form
20°-20°
Größe
4
Material-Komponente
Kunststoff
DOKUMENTE UND DOWNLOADS
Kontaktdaten Hersteller/Verantwortliche Person in der EU:
Heinrich Kipp Werk GmbH & Co. KG, Heubergstr. 2, 72172 Sulz, Deutschland, verkauf@kipp.com
