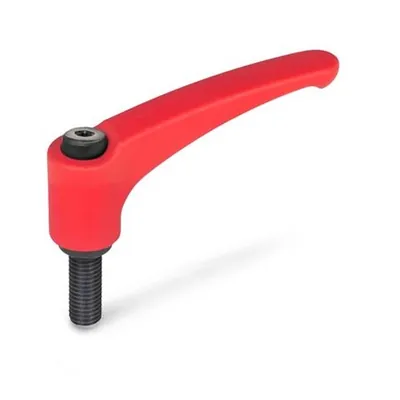

Ganter Norm® - Verstellbare Klemmhebel, Zink-Druckguss, Einsatz Stahl, mit Außengewinde (602-63-M10-25-RS)
Keine Artikel verfügbar
GTIN: 4045525764293
Art.-Nr. V00000003114395
Hersteller-Nr. 602-63-M10-25-RS
Menge
Sichere Bezahlung
BESCHREIBUNG
Design und Handhabung der verstellbaren Klemmhebel GN 602 entsprechen den Ansprüchen der Produktfamilie Ergostyle®.
Im übrigen sind sie wie alle verstellbaren Hebel vorzugsweise dann einzusetzen, wenn der Spannbereich begrenzt oder eine bestimmte Spannstellung erwünscht ist. Der Einsatz ist durch eine Kerbverzahnung mit dem Griff lösbar verbunden.
Durch Anheben des Griffes wird die Kerbverzahnung frei und der Klemmhebel kann in die günstigste Spannposition geschwenkt werden. Beim „Loslassen" rastet der Griff selbsttätig wieder ein.
- Anschlussgewinde d1: M 10
- d2: 13.5
- d3: 18
- Gewicht: 0.089 kg
- Gewindelänge l2: 25
- Griffkoerpermaterial: ZD - Zink-Druckguss
- Grifflänge l1: 63
- h1: 31
- h2: 3.5
- h3: 38
- h4 Rastweg: 4
- RoHS: Ja
- Verstellbar: True
TECHNISCHE DATEN
Farbe (Hersteller)
RS - rot. RAL 3000. strukturmatt
Kontaktdaten Hersteller/Verantwortliche Person in der EU:
Otto Ganter GmbH & Co. KG Normteilefabrik, Triberger Straße 3, 78120 Furtwangen, Deutschland, info@ganternorm.com
