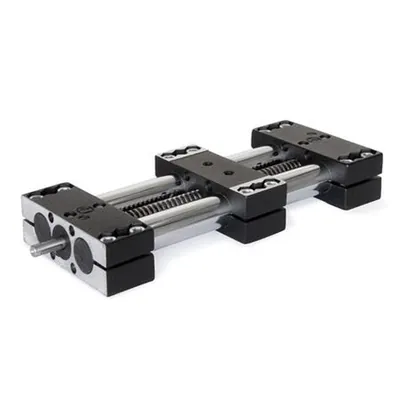

Ganter Norm® - Doppelrohr-Lineareinheiten, Einzelschlitten (491-40-100-R1-SCR)
438,90 € inkl. MwSt
368,82 € exkl. MwSt
Preis pro Stück
GTIN: 4045525064683
Art.-Nr. V00000003108502
Hersteller-Nr. 491-40-100-R1-SCR
Menge
Sichere Bezahlung
BESCHREIBUNG
Neben den in der Tabelle angegebenen Standard-Hublängen der Doppelrohr-Lineareinheiten GN 491 kann innerhalb der maximalen Hublängen jeder Hub realisiert werden.
Um die Verstellung bzw. Positionierung des Schlittens zu messen, können digitale Stellungsanzeiger angebaut werden.

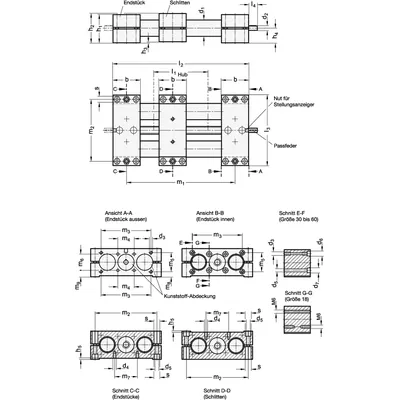

- b: 60
- d2: 12
- d3 {Sp:s}: M 8
- d4 {Sp:s}: M 8
- d5: 8.5
- d6: 13.5
- d7: 13.5
- Durchmesser d1: 40
- für Schraube DIN 912: M 6
- Gewicht: 5.570 kg
- Gewinde- spindel: TR20x4
- h1: 60
- h2: 63
- h3: 3
- h4: 31.5
- h5: 1.05
- Handrad: GN 9234
- l2 Gesamt- länge: 3xb+l1
- l3: 180
- l4: 17
- Länge l1: 100
- m1: 2xb+l1
- m2: 160
- m3: 132
- m4: 39
- m5: 38
- m6: 39
- m7: 62
- m8: 12.5
- m9: 12
- max. Hub: 2650
- Montage- set: GN 491.1
- Passfeder DIN 6885: A4x4x12
- RoHS: Ja
- s Sechskant: 13
- Stellungs- anzeiger: GN 953
- Stellungsanzeiger2: GN 9053
TECHNISCHE DATEN
Form
R1 - Rechtsgewinde. Wellenzapfen einseitig
Werkstoff
SCR - Stahl. verchromt
